PA202

PA202

PA202 kleiner druckmessumformer, weit verbreitet in der luft- und raumfahrt, erdöl, chemie, metallurgie, elektrische energie, hydrologie und anderen industrien, realisieren sie die messung und kontrolle des prozessdrucks.
Modellbeispiel：PA202.02A1110.*

Für eine detaillierte produktauswahl kontaktieren sie uns bitte  Rückgabe
Produkteigenschaften Technical data Form & Verdrahtung Downloads Zubehör
Funktion & Features

Messmedium: alle arten von gas, alle arten von flüssigkeit (wasser, Öl, industrielle lösung, etc.)

Die maximale menge beträgt bis zu 1000bar

Ausgangssignal: strom 4...20mA oder spannung 0...10V ist optional

Kompaktes edelstahldesign

Beständigkeit gegen starke stöße, vibrationen und korrosion

Eckwerte
Messmedium Gas, flüssigkeit, Öl und andere medien, die mit
dem material des kontaktteils kompatibel sind
Messbereich 0…1000bar（max）
Nichtlinearität Typisch ±0.15%FS，max ±0.25%FS
Hysterese Typisch ±0.1%FS，max ±0.15%FS
Wiederholung Typisch ±0.15%FS，max ±0.25%FS
Langzeitstabilität Typisch ±0.1%FS/year；max ±0.2%FS/year
Antwortzeit ＜1ms
Belastbarkeit ≤（U-15）/0.02Ω≤（U-15）/0.02Ω＞5K
Überlastfähigkeit 1.5-fache reichweite
DruckdatumMessdruck
Elektrische parameter
Stromversorgung 15…30VDC
Ausgabe-singal 4…20mA（zwei draht） 0…10V（drei draht ）
Mechanische parameter
MaterialSchale: edelstahl;
Membran: edelstahl 316L
Gewicht 80…120g
Vibrationsfestigkeit IEC68-2-6: 20m/s² 10…2000Hz
Stoßfestigkeit IEC68-2-27: 100g/11ms
Umgebungsbedingungen
Feuchtigkeit Max 100%RH non condensing
Betriebstemperatur (medium) ﹣40…+125℃
Betriebstemperatur (umgebung) ﹣40…+105℃
Lagertemperatur ﹣40…+125℃
SchutzklasseIP65/IP67

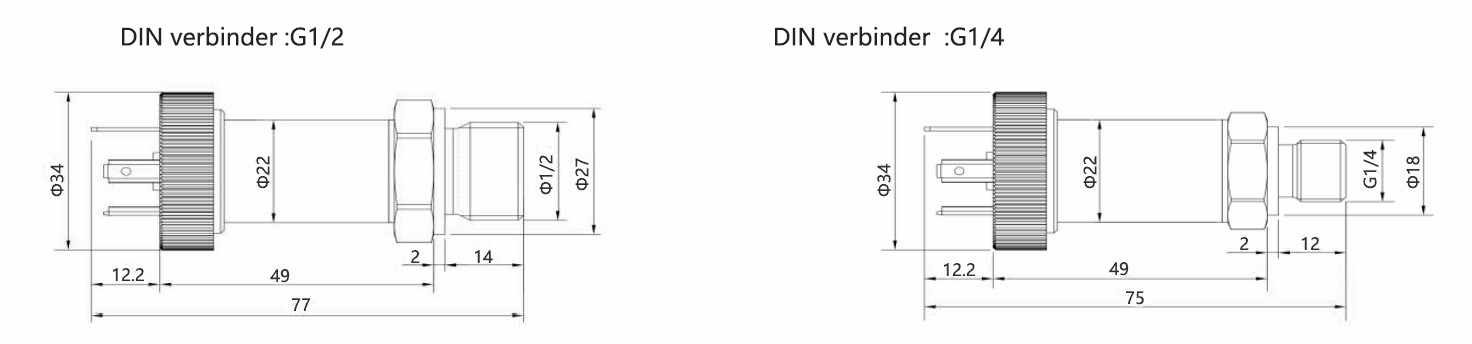

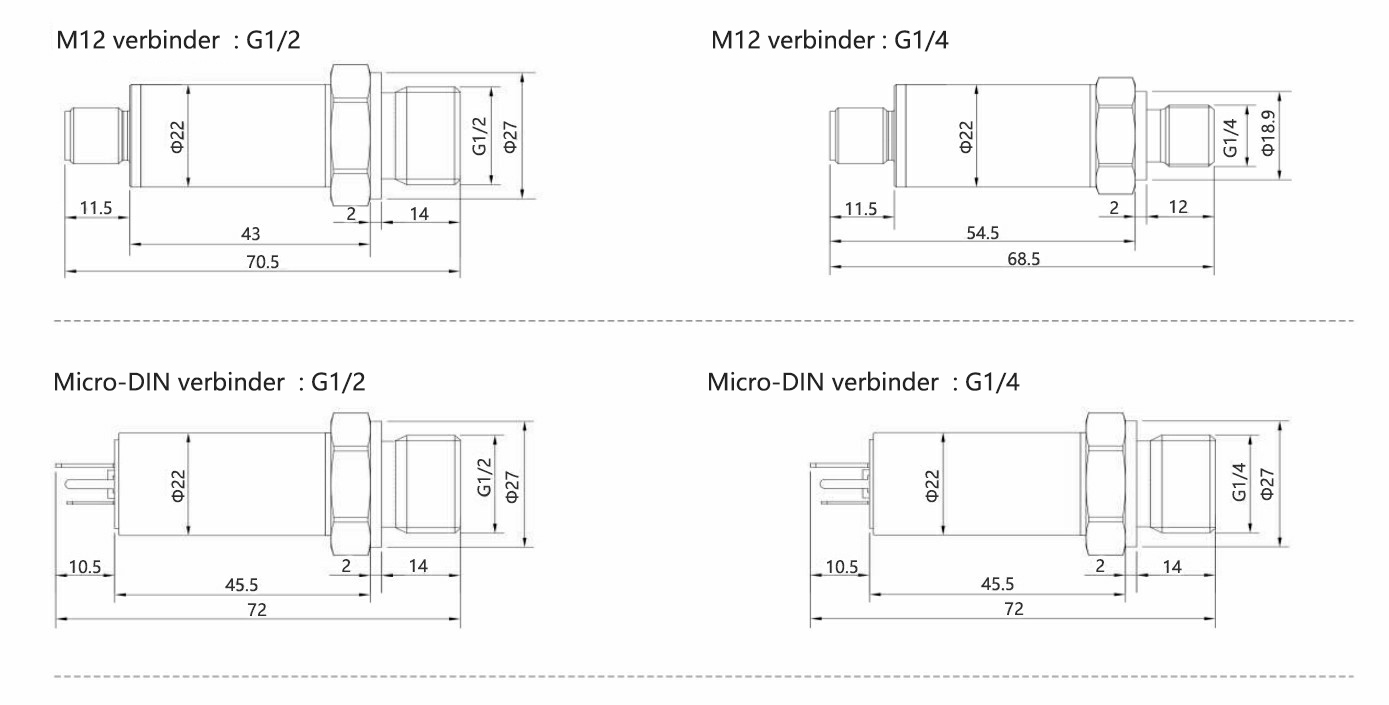

Außenabmessungen

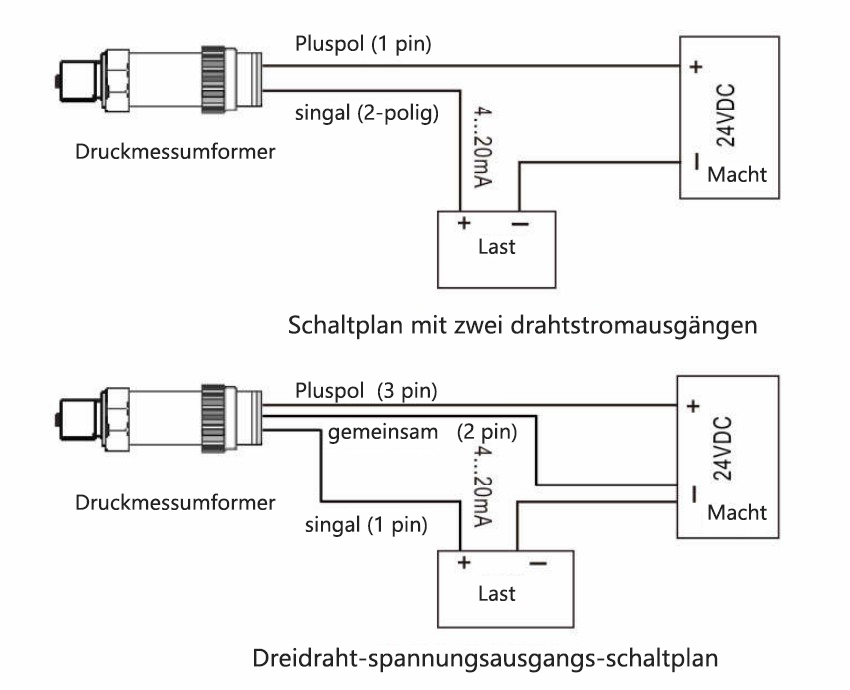

Schaltplan
