PA230

PA230

PA230 standard-gewindedruckmessumformer wird hauptsächlich in der metallurgie, erdöl, chemischen Industrie, elektrizität, lebensmittelverarbeitung, papierherstellung und so weiter verwendet.szenario, in dem eine druckmessung erforderlich ist.
Modellbeispiel：PA230G-22S1A1.2110Y.*

Für eine detaillierte produktauswahl kontaktieren sie uns bitte  Rückgabe
Produkteigenschaften Technical data Form & Verdrahtung Downloads Zubehör
Funktion & Features

Kann alle arten von gas, dampf, alle arten von flüssigkeiten (wasser, Öl, industrielle lösung, etc.) produkte messen

die maximale menge von bis zu 40MPa

Annahme eines hochpräzisen monokristallinen silizium-drucksensors

Standard-Industrieuhrenkopf-design

Doppelte membranüberlastschutzfunktion

Ausgangssignalstrom/kommunikation optional

Displaykopf um 355° drehbar

Starke stoßfestigkeit, starke vibration

Eckwerte
Druckdatum Überdruck, absolutdruck optional
Reichweitenfähigkeit Überdruck: maximaler bereich von
Messung 6KPa...40MPa optional
Absolutdruck: maximaler bereich von
Messung 40KPa...10MPa optional
Genauigkeitsklasse Überdruck: ±0,065% maximal bereich (optional
±0,05 % maximaler bereich)
Absolutdruck: ±0,10% maximal
Bereich (optional ±0,1 % maximaler bereich)
Dämpfungszeit Dämpfungszeit von elektronischen
Schaltungskomponenten: 0...100s einstellbar
(Standard 0) lsolation
membrandämpfungszeit: ≤0.2s
Neustartzeit nach stromausfall ≤6s
Elektrische parameter
Stromversorgung 4…20mA：10.5…55VDC
4…20mA+HART：16.5…55VDC
MODBUS/RTU：12…32VDC
Ausgabe-singal 4…20mA；4…20mA+HART；MODBUS/RTU
Macht ＜500mW，24VDC，20.8mA
Isolationswiderstand ≥20MΩ，100VDC
Mechanische parameter
Isolationsmembranmaterial Edelstahl316L oder hastelloy C-276
Isolierende füllflüssigkeit Si-Öl oder Neobee M-20
Anschlussdosenmaterial AL
Prozessanbindung Thread / 316L
Versiegelungsmethode Edelstahl geschweißte dichtung
Gewicht ca. 1.87Kg
Umgebungsbedingungen
Rüttelfestigkeit ＜0.1% maximum range，IEC612983-3
EMV-Fähigkeit IEC61000-4-3/4/5
BetriebstemperaturOhne display : ﹣40…+85℃
mit display : ﹣20…+70℃
Lagertemperatur ﹣40…+85℃
Umgebungsfeuchtigkeit 5…100%RH
SchutzklasseIP67
Explosionssichere sorte Exd II CT6

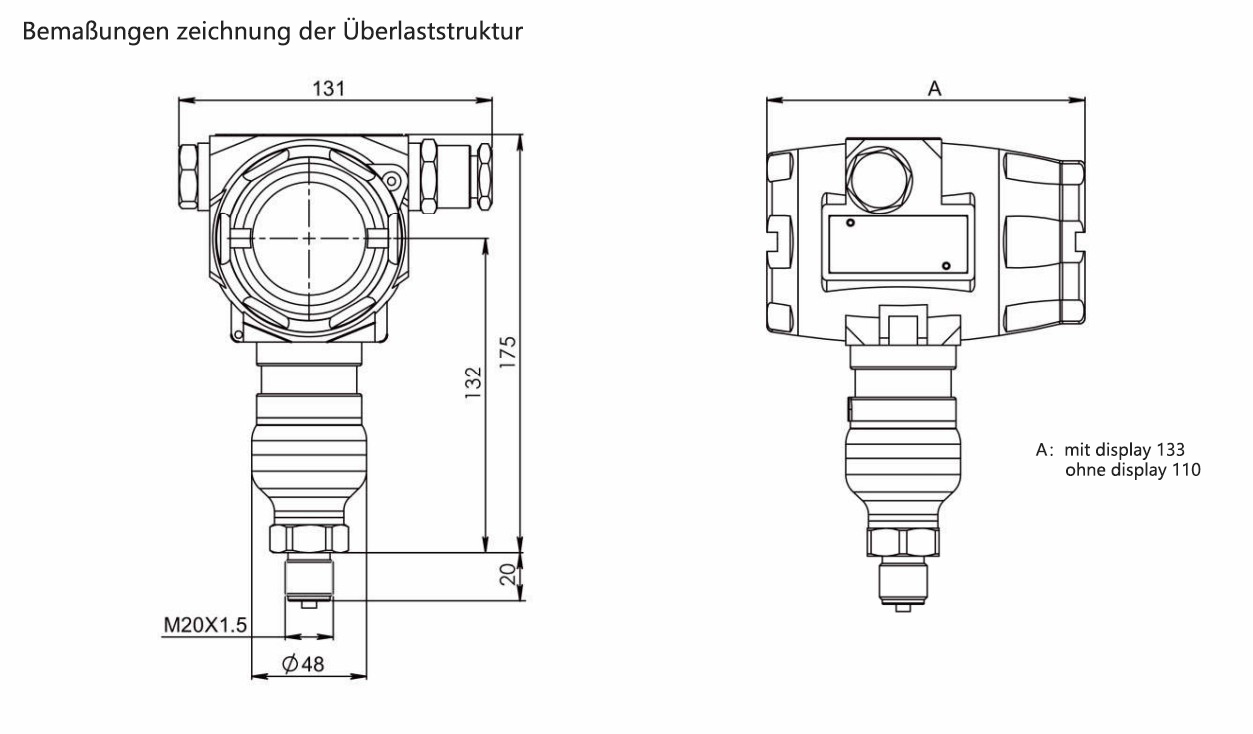

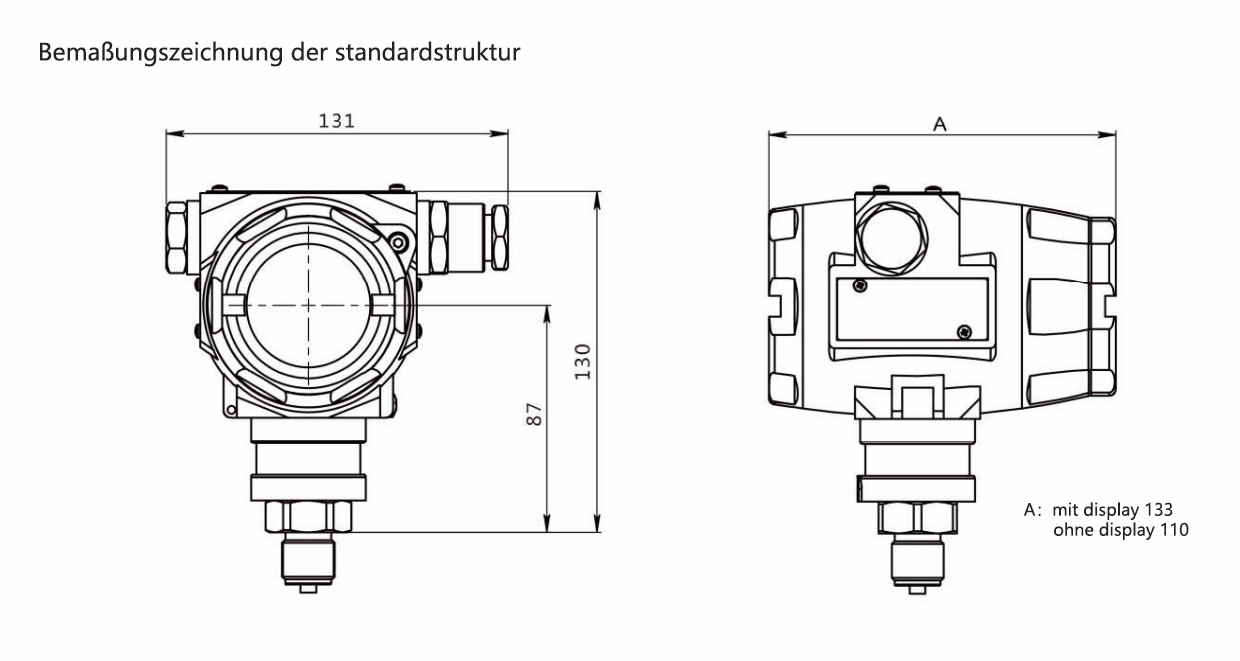

Außenabmessungen
