PA235

PA235

PA235 standard-flanschdruckmessumformer wird hauptsächlich zur differenzdruckmessung in rauen industriellen prozessumgebungen wie metallurgie, erdöl, chemie, guss, nichteisenmetallen und anderen Industrien eingesetzt.
Modellbeispiel：PA235D-22S1A1.210EY.*

Für eine detaillierte produktauswahl kontaktieren sie uns bitte  Rückgabe
Produkteigenschaften Technical data Form & Verdrahtung Downloads Zubehör
Funktion & Features

Kann alle arten von gas, flüssigkeit oder dampf messen

Die maximale kapazität beträgt bis zu 40MPa, mit besserer stabilität

Annahme eines hochpräzisen monokristallinen silizium-drucksensors

H-struktur doppelflanschanschluss

Doppelte membranüberlastschutzfunktion

Ausgangssignalstrom/Kommunikation optional

Displaykopf um 355° drehbar

Beständigkeit gegen starke stöße, vibrationen und korrosion

Eckwerte
Druckdatum Differenzdruck, Überdruck, absolutdruck optional
Reichweitenfähigkeit Differenzdruck: maximaler bereich von
Messung 6KPa...10MPa optional
Überdruck: maximaler bereich von
Messung 6KPa...40MPa optional
Absolutdruck: maximaler bereich von
Messung 40KPa...10MPa optional
Genauigkeitsklasse Differenzdruck: ±0,065% maximal
Bereich (optional ±0,05 % max. bereich)
Überdruck: ±0,065% maximaler Bereich
(optional ±0,05% max. bereich)
Absolutdruck: ±0,10% maximaler bereich
Dämpfungszeit Dämpfungszeit von elektronischen
Schaltungskomponenten:0...100s einstellbar
(Standard 0) Lsolation
Membrandämpfungszeit: ≤0,2s
Neustartzeit nach stromausfall ≤6s
Elektrische parameter
Stromversorgung 4…20mA：10.5…55VDC
4…20mA+HART：16.5…55VDC
MODBUS / RTU / RS485：12…32VDC
Ausgabe-singal 4…20mA
4…20mA+HART
MODBUS / RTU / RS485
Macht ＜500mW，24VDC，20.8mA
Isolationswiderstand ≥20MΩ，100VDC
Mechanische parameter
Isolationsmembranmaterial Edelstahl 316L oder hastelloy C-276
Isolierende füllflüssigkeit Silikonöl oder inerte füllflüssigkeit
Anschlussdosenmaterial AL
Prozessanbindung Thread / 316L
Versiegelungsmethode O-ring, teflon
Gewicht Über 4Kg (keine montagehalterung,
prozessanschlusszubehör)
Umgebungsbedingungen
Vibration resistance＜0.1% maximum range,GB/T1827.3 / IEC612983-3
EMV-fähigkeit IEC61000-4-2 / 3 / 4 / 5 / 6 / 8
BetriebstemperaturOhne display : ﹣40…+85℃
mit display : ﹣20…+70℃
Lagertemperatur Ohne display : ﹣40…+110℃
mit display : ﹣40…85℃
Umgebungsfeuchtigkeit 5…100%RH
SchutzklasseIP67
Explosionssichere sorte Exd II CT6

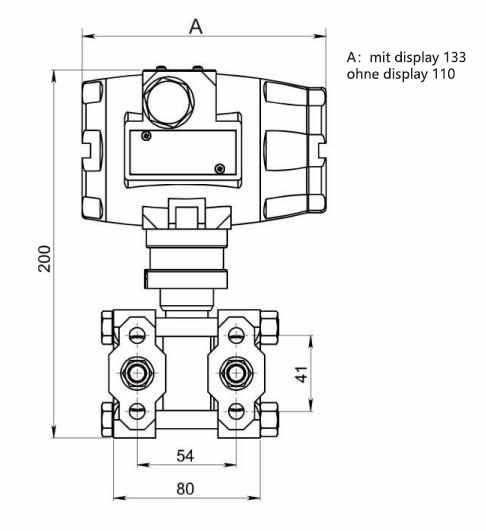

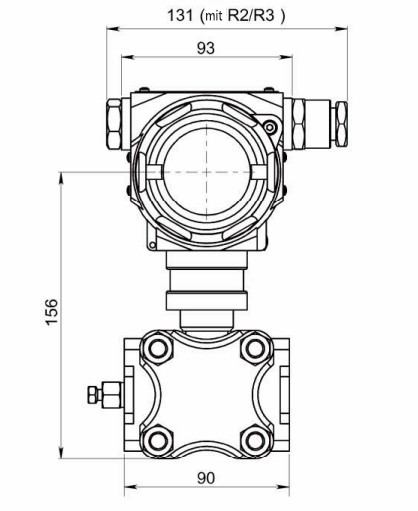

Außenabmessungen
