TA1-C2001.X

TA1-C2001.X

TA1-C2001.X zweiadriger kreisförmiger temperaturmessumformer, verwendet für Pt100 oder Ni100 sensortemperatur messung oder umwandlung des linearen widerstand swiderstandswerts für analoge standardstromsignale.

Für eine detaillierte produktauswahl kontaktieren sie uns bitte  Rückgabe
Produkteigenschaften Technical data Form & Verdrahtung Downloads Zubehör
Funktion & Features

2-draht-system, stromversorgung und signalfreigabe

Eingangs-RTD- oder LIN.r-signal

Ausgang 4...20mA

Hohe messgenauigkeit

Abmessungen sind standard DIN B allgemeine spezifikation

Mit sensor-fehlerstatuserkennungsfunktion

Eckwerte
Eingangsbereich ﹣200…850℃(den zu spezifizierenden benutzer)
Genauigkeit Mehr als 0,1 % des eingestellten bereichs
SNRMindestens 60dB
Signal-dynamikbereich-eingang 19bit
Signal-dynamikbereichsausgang 16bit
Antwortzeit 1s（anpassbar 0.3…10s)
Elektrische parameter
Stromversorgung8…35VDC
Macht 25mW…0.8W
Spannungsabfall 8.0VDC
RTD-eingangstyp Pt100，Ni100
Kabelwiderstand 10Ω（Max）
Sensorstrom ＞0.2mA，＜0.4mA
Einfluss des sensorkabelwiderstands auf die genauigkeit (3-zeilig) ＜0.002Ω/Ω
Sensorfehlererkennung Haben
Minimaler linearer widerstand...die größte 0…10000Ω
Stromausgang4…20mA
Minimaler signalbereich 16mA
Laden (@cureent ausgang) （Vsupply-8）/ 0.023Ω
Laststabilität 0.01% F.S / 100Ω
Sensor-fehleralarm-ausgang 3.5…23mA
Oberer/unterer strom nach NAMUR NE43 standard 23mA/3.5mA
Umsatzzeit 135ms
Mechanische parameter
Strukturgröße Φ44×20.2mm
Gewicht(etwa) 50g
Drahtspezifikationen 1×1.5mm（2 die wicklung ）
Schraubklemmmoment 0.4Nm
Vibrationsfeste spezifikation IEC 60068-2-6
Umgebungsbedingungen
Betriebstemperatur ﹣40…+85℃
Kalibriertemperatur 20…28℃
Relative luftfeuchtigkeit ＜95%RH（keine kondensation）
Schutzklasse (gehäuse/klemme) IP68 / IP00

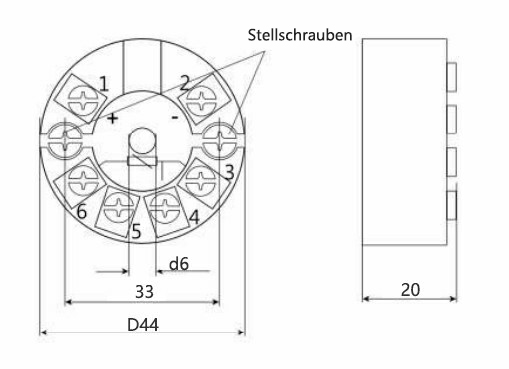

Außenabmessungen

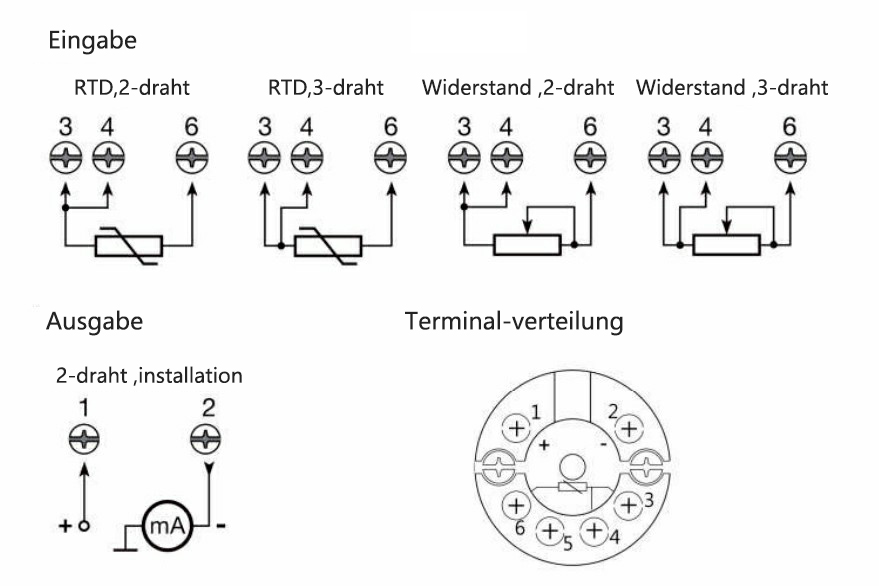

Schaltplan








Broschüren
Handbücher
CAD/CAE
Zertifikat
