FD-LDT2.P150

FD-LDT2.P150

FD-LDT2.P150 Laser wegsensor wird speziell für hochpräzise messungen und kleinen messbereich eingesetzt.
Modellbeispiel: FD-LDT2.P150AM12.*

Für eine detaillierte produktauswahl kontaktieren sie uns bitte  Rückgabe
Produkteigenschaften Technical data Form & Verdrahtung Downloads Zubehör
Funktion & Features

Der erfassungsabstand (mittenposition) ist 150mm und der erfassungsbereich ist 200mm

Ultrakleine größe

Mindestauflösung bis 60μm

Linearität ± 0,5% F.S

Analogausgang ausgang 485 kommunikation optional

4-stellige digitalanzeige

Hohe kostenleistung

Vergleichbar mit der leistung von high-end-produkten

Eckwerte
Erfassungsabstand (mittelposition) 150mm（teststandardobjekt: weiße keramik）
Erfassungsbereich (zentrale Lage) 200mm（±100mm）
LichtRote halbleiter-laserwellenlänge 655nm
maximale ausgangsleistung 1mW
Laserklasse CLASS2（IEC / JIS）；CLASS Ⅱ（FDA）
Spot-durchmesser 500×550μm【Definiert durch 1/e² (13,5%)
der zentralen Strahlintensität】
Lineare präzision ±0.5%F.S.
Auflösungsverhältnis 60μm（Testergebnisse, wenn die
durchschnittlichen probenahmezeiten 512
betragen）
Probenahmezeitraum 500μs / 1000μs / 2000μs / 4000μs / AUTO
Temperaturdriftkennlinie (referenzwert) ±0.08%F.S. / ℃
Kontrollleuchte Laser-arbeitsanzeige (grün)/reset-einstellanzeige
(rot) schalterausgangsanzeige
(orange)/modusanzeige (rot)
Externer eingang (multifunktionseingang) Laserabschaltung, fernunterricht,
probenahme halten, einzelimpulsauslöser,
rückkehr auf Null usw.
Elektrische parameter
Stromversorgung 18...24VDC ±10% ；12...24VDC ±10%
Digitaler ausgang NPN / PNP max.100mA / DC30A
restspannung 1.8V
Ausgabetyp Analoger spannungsausgang ：0…10V，
ausgangsimpedanz 100Ω
Analoger stromausgangstyp ：4…20mA，
lastwiderstand unter 300 Ω zulassen
RS-485 kommunikationstyp
Stromaufnahme Unter 70mA(wenn die versorgungsspannung
24VDC beträgt)
Schutzschaltung Reverse-connection-schutz, Überstromschutz
Mechanische parameter
MaterialMuschel ：AL / SUS316L
Objektiv-panel ：PPSU
Anzeigetafel：PET
Kabel: Ölbeständigkeit PCV
Gewicht M12 AL: ca. 60g (enthält 300mm kabel)
M12 Edelstahltyp: ca. 90g
(enthält 300mm Kabel)
Umgebungsbedingungen
Betriebstemperatur / luftfeuchtigkeit ﹣10…+50℃ / 35…85%RH（no icing. Frost）
Lagertemperatur / luftfeuchtigkeit ﹣20…+60℃ / 35…85%RH（no icing. Frost）
Schutzklasse IP67（enthält kabelschnittstelle）
Umgebungslichtbeleuchtung Sonnenschein: unter 2000lx /
Glühlampe: unter 3000lx
Rüttelfestigkeit 10...55Hz, doppelamplitude 1,5 mm,
X, Y, Z-richtung 2 stunden
Stoßfestigkeit 500m/s²(ca. 50G)X, Y, Z dreimal in jede richtung

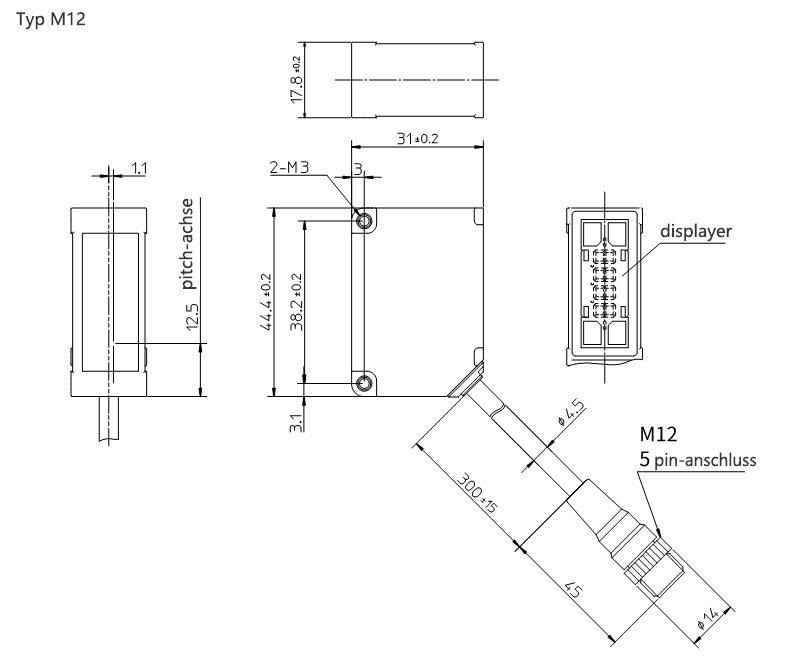

Außenabmessungen

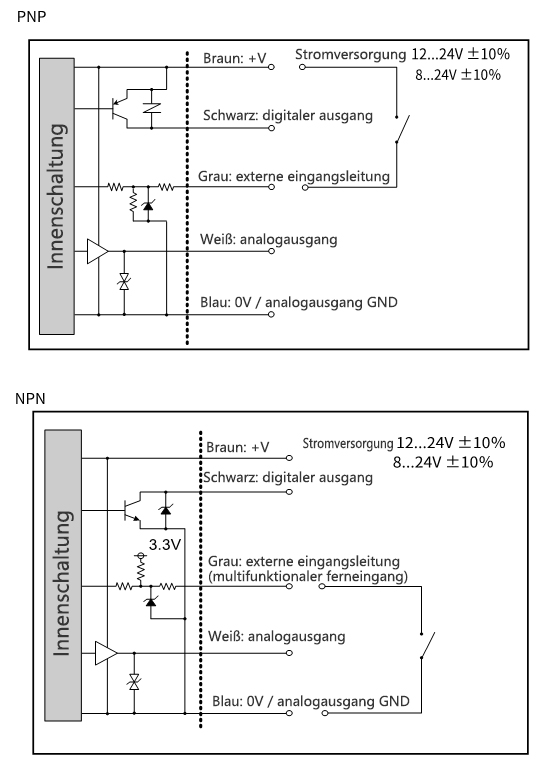

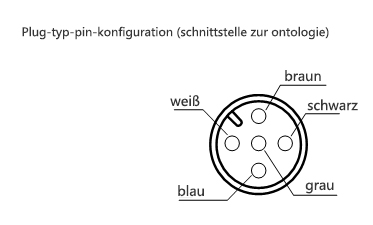

Schaltplan




Broschüren
Handbücher
CAD/CAE
Zertifikat
