FD-HTD1

FD-HTD1

FD-HTD1 Typ ein pyrometer kann verwendet werden, um die temperatur verschiedener kalter und heißer metalle zu erfassen. Es eignet sich besonders für die messung von kleinen zielen, die baustelle ist nicht sehr schlechte arbeitsbedingungen und das ausgangssignal ist analog.
Modellbeispiel: FD-HTD1LT-SA1P.*

Für eine detaillierte produktauswahl kontaktieren sie uns bitte  Rückgabe
Produkteigenschaften Technical data Form & Verdrahtung Downloads Zubehör
Funktion & Features

Monochrom erkennungsmodus, gute wirtschaftlichkeit

Temperaturmessbereich beträgt 0...1600℃

Die optische auflösung kann 300:1 erreichen

Mit laserzielung

Optionale luft- und wasserkühlschutzhülle

4...20mA ausgangssignal

Eckwerte
Temperaturbereich ﹣40…1200℃
Genauigkeit ≤±1%F.S/±1.5℃ nehmen sie einen großen
wert ≤±(0.5%F.S+2℃)
Auflösungsverhältnis 0.5℃
Antwortzeit 150ms
Optische auflösung LT: 50:1 MT1: 30:1
Spektrales ansprechen 8…14μm
Elektrische parameter
Stromversorgung 24VDC±20%，300mA
Ausgabe 4…20mA
Mechanische parameter
Außenabmessungen 110×59×59mm（L×W×H）
Gewicht 0.2Kg (mit wassermantel bis 0.5Kg）
Umgebungsbedingungen
Betriebstemperatur0...70℃（mit wassermantel bis 150℃）
Schutzklasse IP65（mit wassermantel bis IP67）

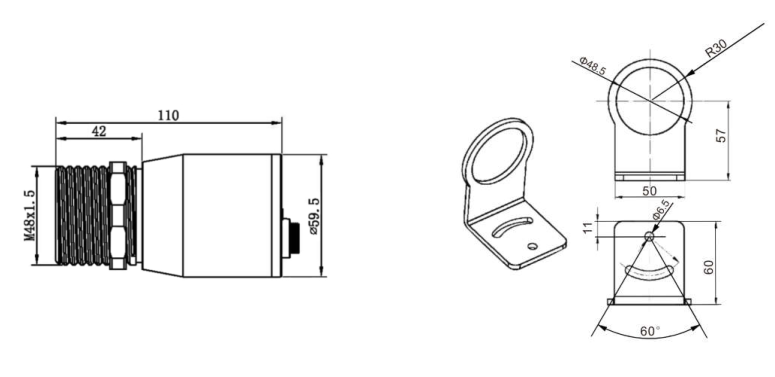

Außenabmessungen



Schaltplan
