FD-HTD2

FD-HTD2

FD-HTD2 Pyrometer kann verwendet werden, um die temperatur verschiedener kalter und heißer metalle zu erfassen. Es eignet sich besonders für die messung von kleinen zielen, die baustelle ist nicht sehr schlechte arbeitsbedingungen und das ausgangssignal ist analog.
Modellbeispiel: FD-HTD2LT-SA12P6.*

Für eine detaillierte produktauswahl kontaktieren sie uns bitte  Rückgabe
Produkteigenschaften Technical data Form & Verdrahtung Downloads Zubehör
Funktion & Features

Monochrom erkennungsmodus, gute wirtschaftlichkeit

Der temperaturmessbereich beträgt-40...2300℃

Im allgemeinen für platte verwendet, erkennung von profilen

Optionen für mehrere temperaturbereiche

Optionale luft- und wasserkühlschutzhülle

Verschiedene analoge ausgangsmodi stehen zur verfügung

Eckwerte
Temperaturbereich ﹣40…2300℃
Genauigkeit ≤±1%F.S or ±1.0℃ nehmen sie einen
großen wert ≤±(0.5%F.S+2℃)
Auflösungsverhältnis 0.1℃
Antwortzeit LT / MT1 / MT2 / MT3 : 150ms
MT4 / MT5: 10ms
Optische auflösung LT: 70:1 MT1: 33:1 MT2: 70:1 MT3: 60:1
MT4 / MT5: 150:1
Spektrales ansprechen LT1: 8…14μm
MT1 / MT2: 3.9μm MT3: 2.2μm
MT4: 1.6μm MT5: 1.0μm
Elektrische parameter
Stromversorgung 24VDC±20%，500mA
Ausgabe 4…20mA , 0…20mA
Mechanische parameter
Außenabmessungen 170×42×42mm（L×W×H）
Gewicht 0.3Kg (mit wassermantel bis 0.8Kg）
Umgebungsbedingungen
Betriebstemperatur﹣20…65℃（mit wassermantel bis 170℃）
Schutzklasse IP65（mit wassermantel bis IP67）

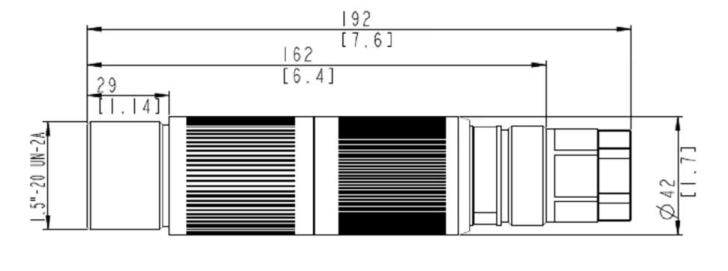

Außenabmessungen

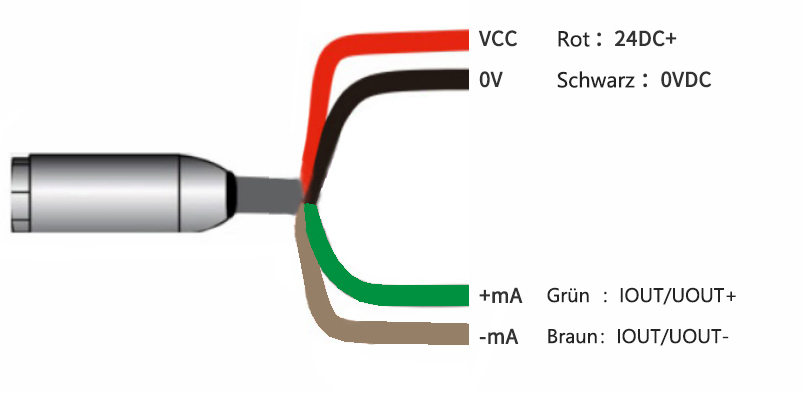

Schaltplan
