FD40A.40

FD40A.40

FD40A integriertes ultraschall-füllstandsmessgerät, korrosion des gewöhnlichen flüssigkeitsstands und seine anwendbarkeit füllstandsmessung von festem pulver.
Modellbeispiel: FD40A. 40-110.10010.*

Für eine detaillierte produktauswahl kontaktieren sie uns bitte  Rückgabe
Produkteigenschaften Technical data Form & Verdrahtung Downloads Zubehör
Funktion & Features

Beim messen von flüssigkeit kann der maximale bereich 20m erreichen

Integriertes design, einfach und leicht

Kontaktlose messung, bequeme Installation, wirtschaftlich und anwendbar

Genauigkeit ± 0,25%, auflösung 1mm

Der prozessdruck kann 1bar erreichen

Die prozesstemperatur kann 70 ℃ erreichen

Beeinträchtigt durch lärm, dampf, staub, vakuum,etc

Beeinflusst durch temperatur- und druckänderungen

Eckwerte
MessbereichFlüssigkeit 20m; festkörper 8m (kann einstellen)
Startwinkel 3°
Funkloch 0.5m
Genauigkeit ±0.25%F.S.
Auflösungsverhältnis 1mm
Wiederholbarkeit ±3mm
Störungssignal Stromausgang 20.5mA、3.8mA
Gemessenes Intervall ＞2s（Abhängig von den parametereinstellungen）
Einstellzeit ＞3s（Abhängig von den parametereinstellungen）
Elektrische parameter
Stromversorgung 24VDC±10%
Singaler ausgang 4…20mA / HART （zwei draht / vier draht）
Mechanische parameter
Gewicht 1.9Kg
Prozessanbindung Gewinde（G1½）、der Flansch
Das sondenmaterial PA66+GF30
Elektrische schnittstelleM20×1.5
Umgebungsbedingungen
Mediumstemperatur﹣40…+70℃
Lagertemperatur ﹣40…+70℃
Prozessdruck 0.1…1bar
Umgebungsfeuchtigkeit ≤95%RH
Schutzklasse IP67

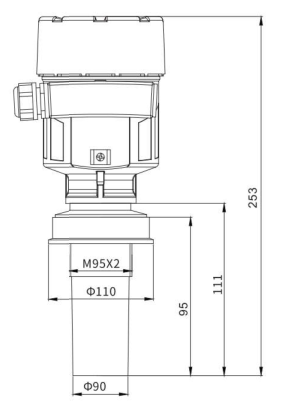

Außenabmessungen

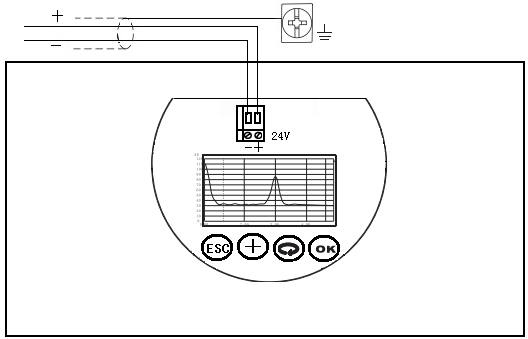

Schaltplan




Broschüren
Handbücher
CAD/CAE
Zertifikat
