TA1-D2011.X

TA1-D2011.X

TA1-D2011.X zweidraht-vierkant-temperaturmessumformer, der für die temperaturmessung des Pt100-sensors verwendet wird, oder lineare widerstandswiderstandswertänderungen für analoge standardstromsignale.

Für eine detaillierte produktauswahl kontaktieren sie uns bitte  Rückgabe
Produkteigenschaften Technical data Form & Verdrahtung Downloads Zubehör
Funktion & Features

2-draht-system, stromversorgung und signalfreigabe

Eingang Pt100 (2 leiter, 3 draht oder 4 leiter)

Ausgang 4...20mA

Hohe messgenauigkeit, weniger als 0,1% eingestellter bereich

Ultradünnes schalendesign, dicke von nur 6mm

Einstellen von parametern über DIP-schalter

Hervorragende elektromagnetische EMV-verträglichkeit und rauschunterdrückung

Eckwerte
Eingangsbereich ﹣200…850℃(den zu spezifizierenden benutzer)
Genauigkeit Mehr als 0,1 % des eingestellten bereichs
SNRMindestens 60dB
Signal-dynamikbereich-eingang 23bit
Signal-dynamikbereichsausgang 18bit
Antwortzeit ＜30ms/300ms（optional)
Elektrische parameter
Stromversorgung3.3…35VDC
Macht 12mW…0.8W
Spannungsabfall 3.3VDC
RTD-eingangstyp Pt100
Widerstand des sensorkabels＜50Ω jede zeile
Sensorstrom ＜150μA
Einfluss des sensorkabelwiderstands auf die genauigkeit (3-zeilig) ＜0.002Ω/Ω
SensorfehlererkennungHaben sie, verwenden sie den DIP-schalter
Erkennung der sensortrennung ＞800Ω
Sensor-kurzschlusserkennung ＜18Ω
Stromausgang 4…20mA oder 20…4mA
Minimaler signalbereich 16mA
Laden (@current ausgang) （Vsupply-8）/ 0.023Ω
Laststabilität0.01% F.S / 100Ω
Sensor-fehleralarm-ausgang 3.5…23mA
Oberer/unterer strom nach NAMUR NE43 standard 23mA/3.5mA
Umsatzzeit 10ms
Mechanische parameter
Strukturgröße 113×6.1×115mm（H×W×L）
Gewicht(etwa) 70g
DIN typDIN EN 60715/35mm
Drahtspezifikationen 0.13×2.5mm²/AWG（26…12 die wicklung ）
Schraubklemmmoment 0.5Nm
Vibrationsfeste spezifikation IEC 60068-2-6
2…25Hz±1.6mm
25…100Hz±4g
Umgebungsbedingungen
Betriebstemperatur ﹣25…+70℃
Lagertemperatur ﹣40…+85℃
Kalibriertemperatur 20…28℃
Relative luftfeuchtigkeit ＜95%RH（keine kondensation ）
Schutzklasse (gehäuse/klemme) IP20

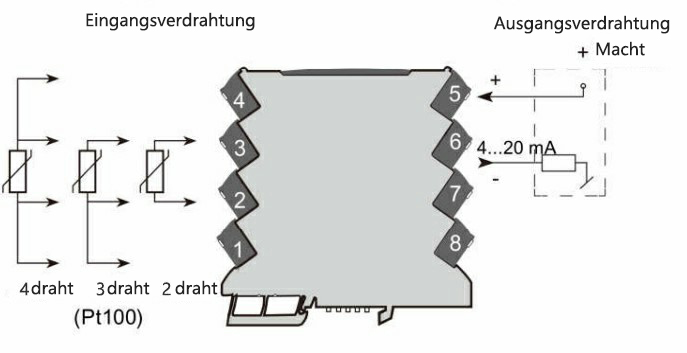

Schaltplan
