FD-EO

FD-EO schwerkraftsensor wird hauptsächlich an kränen, turmdrehkranen usw. angewendet.

Für eine detaillierte produktauswahl kontaktieren sie uns bitte Rückgabe

Produkteigenschaften Technical data Form & Verdrahtung Downloads Zubehör

Funktion & Features

Die nennlast beträgt 25t

Empfindlichkeit 1.0±0.1mV/V

Genauigkeitsklasse 3

Nennspannung 9...30VDC

Nennausgangsstrom 4...20mA

Eingangsimpedanz 10.0mΩ

Ausgangsimpedanz 17.5MΩ

Isolationsbeständigkeit≥5000MΩ

Eckwerte

Nennlast 25T

Genauigkeitsklasse 3

Empfindlichkeit 1.0±0.1mV/V

Linearer fehler ±1.0%F.S

Hysterese-fehler 0.5%F.S

Creep (30 minuten) ±0.1%F.S

Nulltemperatur-effekt ±0.05%F.S/10℃

Temperatureffekt auf die empfindlichkeit ±0.1%F.S/10℃

Sicherheitsbelastung 300%F.S

Bruchlast 500%F.S

Elektrische parameter

Nennerregungsspannung 9…30VDC

Nennausgangsstrom 4…20mA

Eingangsimpedanz 10.0MΩ

Ausgangsimpedanz 17.5MΩ

Isolationswiderstand ≥5000MΩ

Mechanische parameter

MaterialStahllegierung

Kabel Φ6，Länge kann angepasst werden

Umgebungsbedingungen

Nenntemperatur﹣40…+85℃

Betriebstemperatur﹣30…+80℃

Schutzklasse IP67

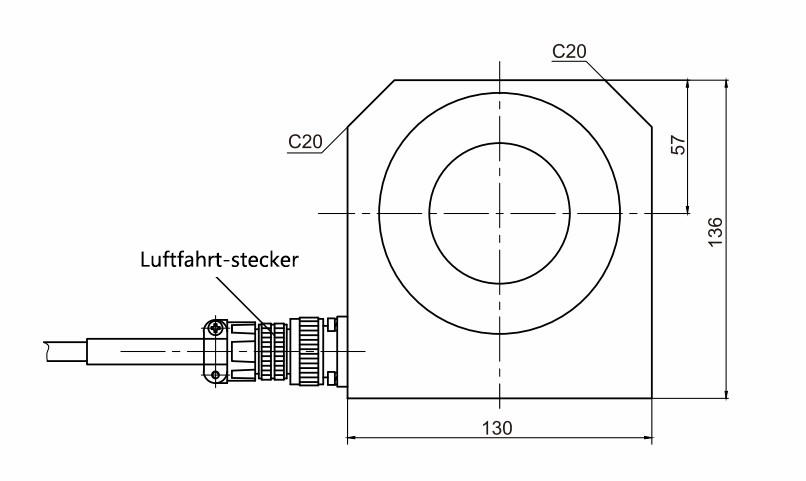

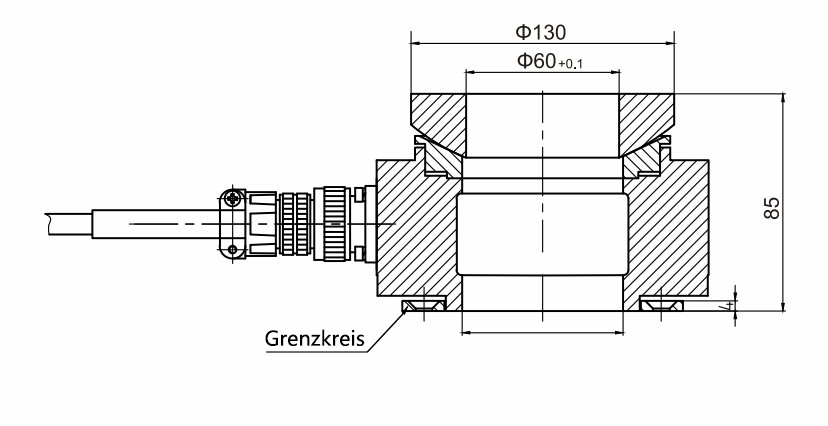

Außenabmessungen

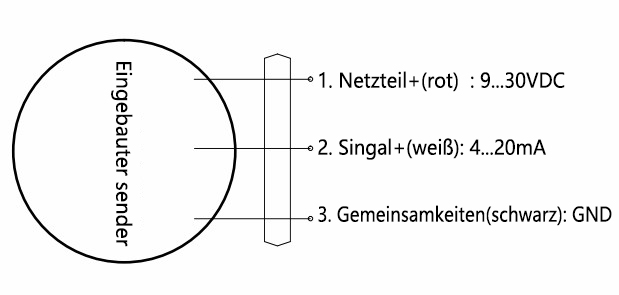

Schaltplan
