FD100.10A-38X0

FD100.10A-38X0

FD100.10A-38X0 inkrementeller vollwellencoder , anwendbar im servomotorfeld,aufzugsfeld,industrieroboter feld, Industrieautomationssteuerung produktionslinie feld, etc.

Für eine detaillierte produktauswahl kontaktieren sie uns bitte  Rückgabe
Produkteigenschaften Technical data Form & Verdrahtung Downloads Zubehör
Funktion & Features

Kleiner drehgeber, außendurchmesser von 38mm

Inkrementeller vollwellencoder

Die anzahl der ausgangsimpulse kann bis zu 3600 betragen, wenn es normal ist

Der signalausgangsmodus ist push-pull-ausgang oder RS422

Nehmen sie metallkennzeichen an,can bear higher strength load

Short circuit protection

Eckwerte
Außendurchmesser38mm
Wellendurchmesser6mm
Maximale drehzahl.5000 r
Take krönungAn achse und radialkraft：20N / 30N
Anlaufmoment＜1Ncm
Moment der konditionierung＜3gcm2
Elektrische parameter
Stromversorgung5…30VDC
Ausgabe singal5…30VDC：push-pull
ArbeitsstromPush-pull：30mA
Entschließung50，60，100，200，300，360，400，500
600，800，1000，1024，1200，1500，1800，
2000，2048，2500
Häufigkeit der ausgabeMax 100KHz
Elektrische SchnittstelleKabel anzapfen：5×0.08mm²，0.5m
Mechanische parameter
Einen frankieSpannflansche
MaterialsShell：AL；Frank：AL；Welle: Edelstahl
GewichtEtwa 160g
Anti-VibrationIEC 68-2-6；100m/s² 10…2000HZ
ÜberspannungsabdrückungIEC 68-2-27；110m/s² 3ms
Umgebungsbedingungen
Betriebstemperatur﹣10…+70℃
Lagertemperatur﹣25…+85℃
SchutzklasseIP50

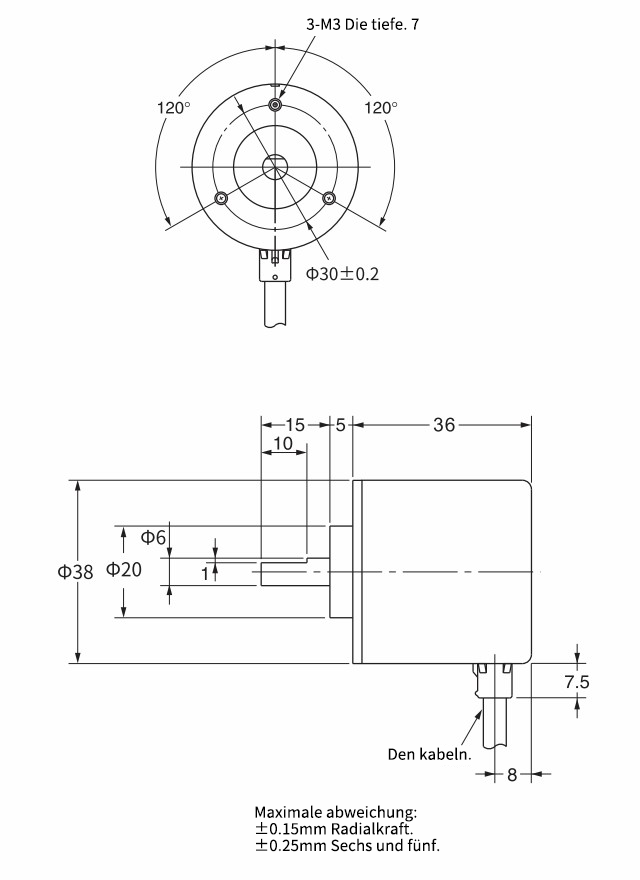

Außenabmessungen

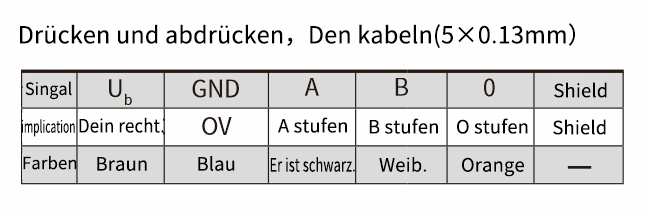

Schaltplan
