FD100.10A-50X0

FD100.10A-50X0

FD100.10A-50X0 inkrementeller festwellencoder kann im servomotorfeld, aufzugsfeld verwendet werden,industrieroboter feld, industrieautomationssteuerung produktionslinie feld, etc.

Für eine detaillierte produktauswahl kontaktieren sie uns bitte  Rückgabe
Produkteigenschaften Technical data Form & Verdrahtung Downloads Zubehör
Funktion & Features

Kleiner form wirtschaftlicher encoder, außendurchmesser von 50mm

Inkrementeller vollwellencoder

Die anzahl der ausgangsimpulse kann bis zu 3600 betragen, wenn es normal ist

Signalausgangsmodus kann push-pull-ausgang und RS422-ausgang sein

Nehmen sie metallkennzeichen an, kann höhere festigkeitslast tragen

Kurzschlussschutz

Eckwerte
Außendurchmesser50mm
Wellendurchmesser8mm
Maximale drehzahl.6000 r
Take krönungAn achse und radialkraft：30N / 50N
（allgemein）；50N/80N（Spezifisch）
Anlaufmoment＜1Ncm
Moment der konditionierung＜5gcm2
Elektrische parameter
Stromversorgung5…30VDC；5VDC
Ausgabe singal5…30VDC：push-pull；5VDC：RS422
ArbeitsstromPush-pull：30mA；RS422：20mA
EntschließungAllgemein：50，100，200，360，400，500 ,
1000 , 1024
Specific：100，200，300，360，500 , 600 , 800，
1000，1024，1200，1500，1800，2000，
2048，2500，3600
Häufigkeit der ausgabeMax 100KHz
Elektrische SchnittstelleKabel anzapfen (push-pull)：5×0.08mm²，0.5m
Kabel anzapfen (RS422) : 8×0.08mm²，
0.5m
Mechanische parameter
Einen frankieSpannflansche
MaterialsShell：AL；Frank：AL；Welle: Edelstahl
GewichtEtwa 300g
Anti-VibrationIEC 68-2-6；100m/s² 10…2000HZ
ÜberspannungsabdrückungIEC 68-2-27；200m/s² 3ms
Umgebungsbedingungen
Betriebstemperatur﹣10…+70℃
Lagertemperatur﹣25…+85℃
SchutzklasseIP54

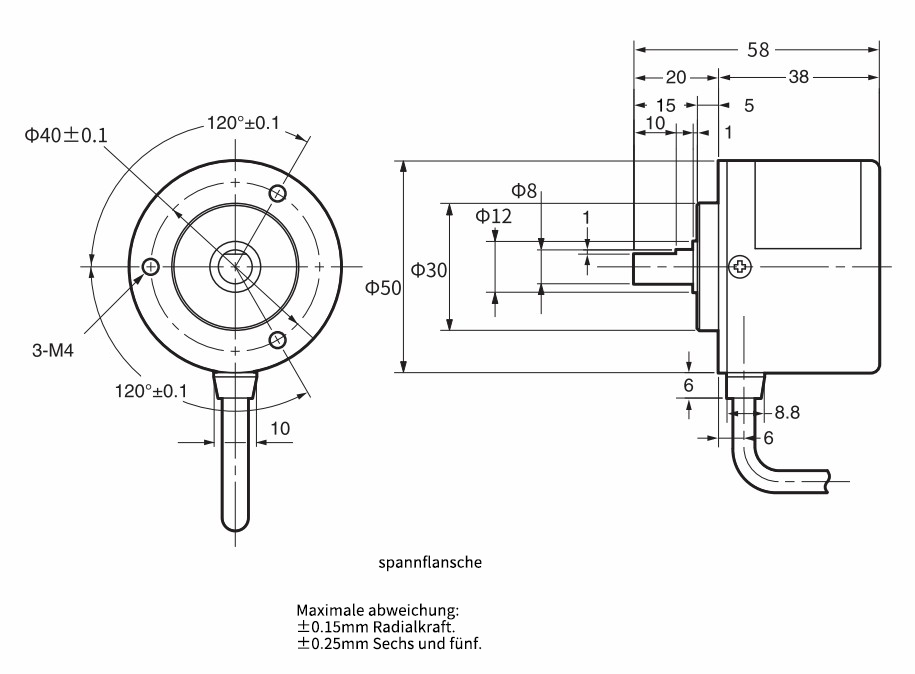

Außenabmessungen

FD100.10A-50X0尺寸图~德 .png

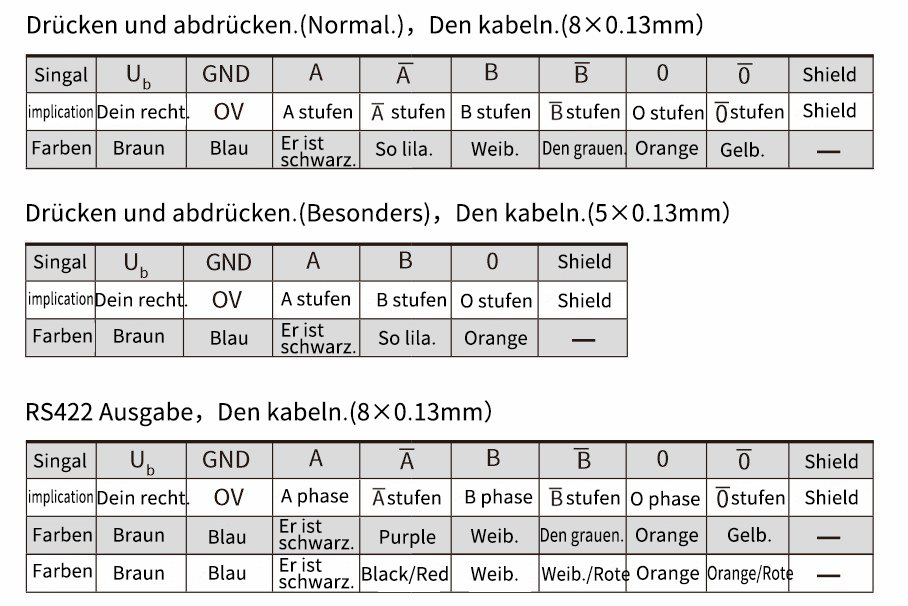

Schaltplan
