FD100.10A-5060

FD100.10A-5060

FD100.10A-5060 serie ist in den verschiedenen arten der maschinensteuerung weit verbreitet, insbesondere im textil, verpacken, die druckindustrie stärker konzentriert ist.

Für eine detaillierte produktauswahl kontaktieren sie uns bitte  Rückgabe
Produkteigenschaften Technical data Form & Verdrahtung Downloads Zubehör
Funktion & Features

Kleiner form wirtschaftlicher encoder, außendurchmesser von 50mm

Inkrementeller vollwellencoder

Die ausgangsimpulszahl kann 6000 erreichen

Signalausgangsmodus kann push-pull-ausgang und RS422-ausgang sein

Nehmen sie metallcodeplatte an, kann höhere festigkeitslast tragen

Kurzschlussschutz

Kleine größe, geringes gewicht,

hohe präzision

Eckwerte
Außendurchmesser50mm
Wellendurchmesser8mm
Maximale drehzahl.6000 r
Take krönungAn achse und radialkraft：20N / 30N
Anlaufmoment0.1Ncm
Moment der konditionierung＜5gcm2
Elektrische parameter
Stromversorgung10…30VDC；5VDC
Ausgabe singal10…30VDC：push-pull；5VDC：RS422
ArbeitsstromPush-pull：30mA；RS422：20mA；
Open-Collector-Ausgang
Entschließung30，50，60，100，200，300，360，500，600，
800，,1000，1024，1200，1500，1800，
2000，2048，2500，3600，4000，5000，
6000，Nicht alles, was als standard
angesehen werden kann
Häufigkeit der ausgabeMax 300KHz
Elektrische SchnittstelleKabel anzapfen (push-pull) : 5×0.2mm²，2m
Kabel anzapfen (RS422): 8×0.2mm²，2m
Mechanische parameter
Einen frankieSpannflansche
MaterialsShell：AL；Frank：AL；Welle: Edelstahl
GewichtEtwa 200g
Anti-VibrationIEC 68-2-6；100m/s² 10…2000HZ
ÜberspannungsabdrückungIEC 68-2-27；200m/s² 3ms
Umgebungsbedingungen
Betriebstemperatur﹣20…+85℃
Lagertemperatur﹣30…+90℃
SchutzklasseIP54/IP65

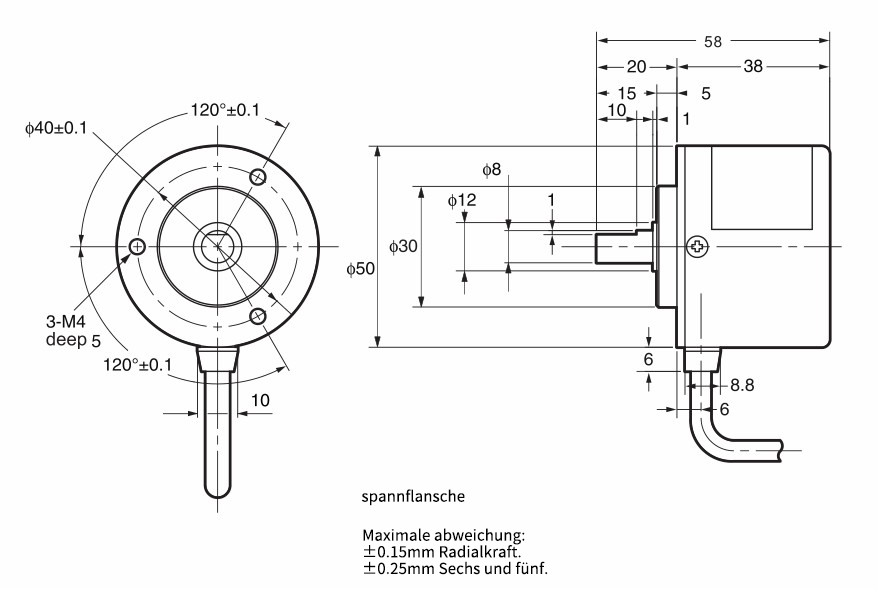

Außenabmessungen

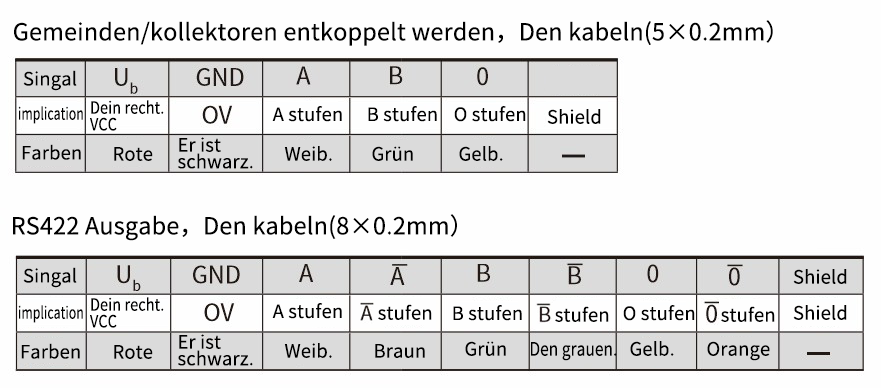

Schaltplan
