FD100.10A-58X0

FD100.10A-58X0

FD100.10A-58X0 inkrementaler vollwellencoder , passend für servomotorfeld, aufzugsfeld,industrieroboter feld, Industrieautomationssteuerung produktionslinie feld.

Für eine detaillierte produktauswahl kontaktieren sie uns bitte  Rückgabe
Produkteigenschaften Technical data Form & Verdrahtung Downloads Zubehör
Funktion & Features

Häufig verwendeter standardgrößengeber, außendurchmesser ist 58mm

Inkrementeller vollwellencoder

Die anzahl der ausgangsimpulse kann bis zu 1500 im allgemeinen und 10000 im allgemeinen betragen

Signalausgangsmodus kann push-pull-ausgang und RS422-ausgang sein

Nehmen sie metallkennzeichen an, can bear higher strength load

Short circuit protection

Eckwerte
Außendurchmesser58mm
Wellendurchmesser6mm，10mm
Maximale drehzahl.6000 r
Take krönungAn achse und radialkraft：30N / 60N
（allgemein）；50N/100N（universal）
Anlaufmoment＜1Ncm
Moment der konditionierung＜20gcm²
Elektrische parameter
Stromversorgung5…30VDC；5VDC
Ausgabe singal5…30VDC：push-pull；5VDC：RS422
ArbeitsstromPush-pull：30mA；RS422：20mA
EntschließungAllgemein：100，125，250，360，500，512 ,
600，1000，1024，1500
Universal：100，200，360，500，600，1000，
1024，1500，2048，2500，3600，5000，
10000
Häufigkeit der ausgabeMax 100KHz
Elektrische Schnittstelle8×0.08mm²，0.5m
Mechanische parameter
Einen frankieSpannflansche，Synchronous flange
MaterialsShell：AL；Frank：AL；Welle: Edelstahl
GewichtEtwa 380g
Anti-VibrationIEC 68-2-6；100m/s² 10…2000HZ
ÜberspannungsabdrückungIEC 68-2-27；200m/s² 3ms
Umgebungsbedingungen
Betriebstemperatur﹣10…+70℃ / ﹣40…+80℃
Lagertemperatur﹣40…+85℃
SchutzklasseIP54（general）/ IP67（universal）

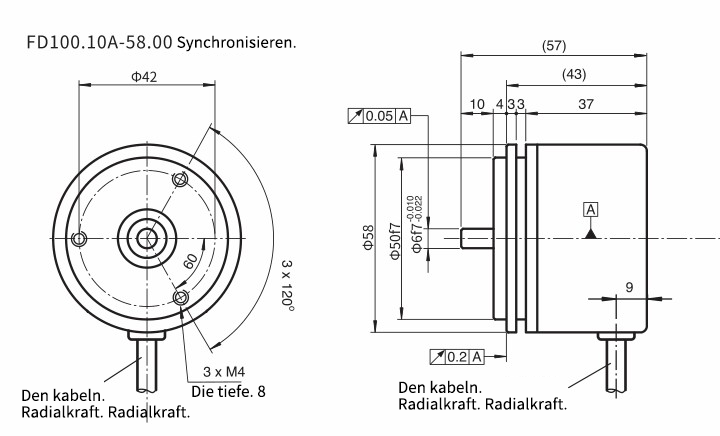

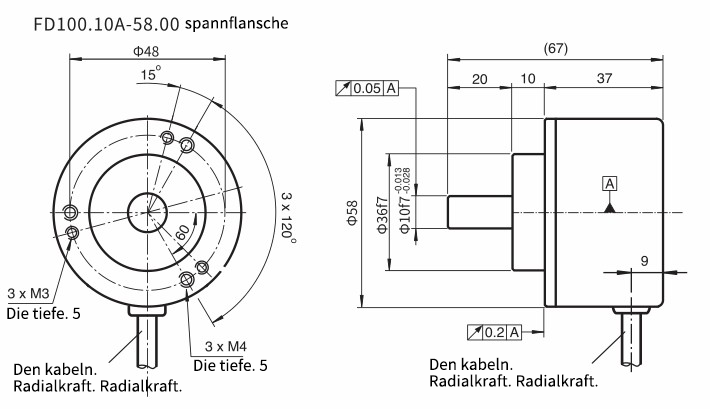

Außenabmessungen






Schaltplan
