FD100.10A-40X1

FD100.10A-40X1

FD100.10A-40X1 inkrementaler hohlwellengeber kann im servomotor,aufzug, Industrieroboter verwendet werden, Industrieautomationssteuerung produktionslinie, etc.

Für eine detaillierte produktauswahl kontaktieren sie uns bitte  Rückgabe
Produkteigenschaften Technical data Form & Verdrahtung Downloads Zubehör
Funktion & Features

Kompakter und wirtschaftlicher encoder, nur 40mm durchmesser

Inkrementeller hohlwellengeber

Die ausgangsimpulszahl kann 1024 erreichen

Signalausgangsmodus kann push-pull-ausgang und RS422-ausgang sein

Nehmen sie metallkennzeichen an, kann höhere festigkeitslast tragen

Kurzschlussschutz

Eckwerte
Außendurchmesser40mm
Wellendurchmesser6mm，8mm，3/16''，5/16''
Maximale drehzahl.6000 r
Take krönung——
Anlaufmoment＜1Ncm
Moment der konditionierung＜5gcm²
Elektrische parameter
Stromversorgung5…30VDC；5VDC
Ausgabe singal5…30VDC：push-pull；5VDC：RS422
ArbeitsstromPush-pull：30mA；RS422：20mA
Entschließung25，50，100，150，180，200，250，360，400，
500，1000，1024
Häufigkeit der ausgabeMax 100KHz
Elektrische SchnittstelleKabel anzapfen：8×0.08mm²，2m
Mechanische parameter
Einen frankie——
MaterialsShell：AL；Frank：AL；Welle: Edelstahl
GewichtEtwa 160g
Anti-VibrationIEC 68-2-6；100m/s² 10…2000HZ
ÜberspannungsabdrückungIEC 68-2-27；200m/s² 3ms
Umgebungsbedingungen
Betriebstemperatur﹣10…+70℃
Lagertemperatur﹣25…+85℃
SchutzklasseIP54

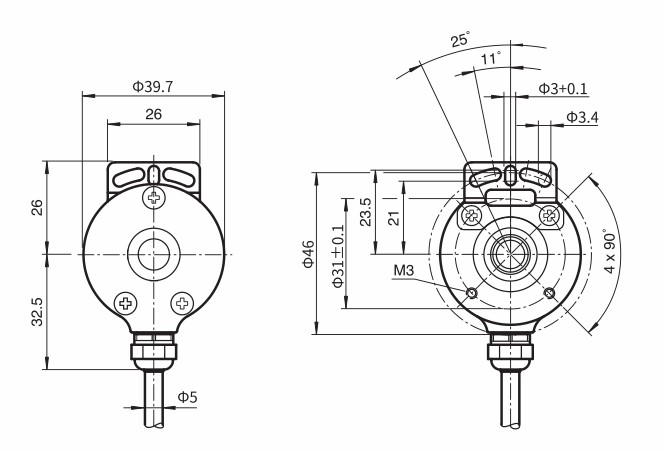

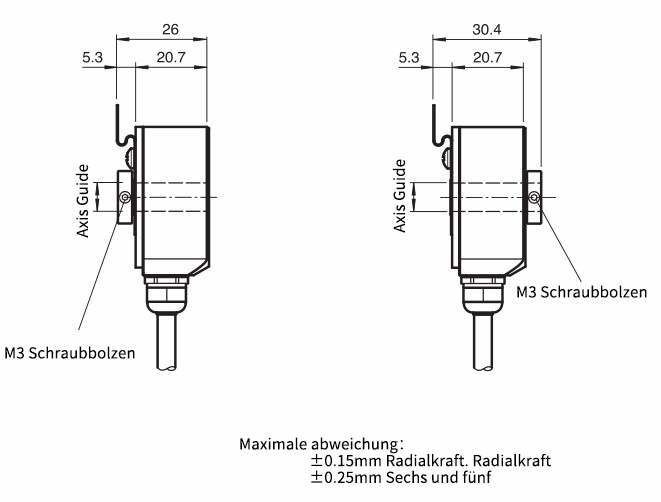

Außenabmessungen

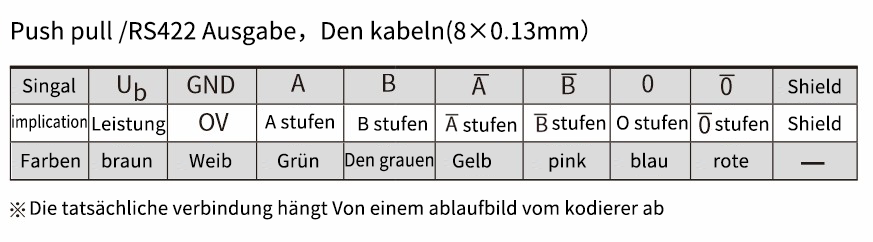

Schaltplan
