FD100.10A-58X1

FD100.10A-58X1 inkrementaler hohlwellengeber kann im servomotor, aufzug, Industrieroboter verwendet werden, Industrieautomationssteuerung produktionslinie, etc.

Für eine detaillierte produktauswahl kontaktieren sie uns bitte Rückgabe

Produkteigenschaften Technical data Form & Verdrahtung Downloads Zubehör

Funktion & Features

Wirtschaftlicher geber der allgemeinen spezifikation, od 58mm

Inkrementeller hohlwellengeber

Die ausgangsimpulsnummer kann 1500 erreichen

Signalausgangsmodus kann push-pull-ausgang und RS422-ausgang sein

Nehmen sie metallkennzeichen an,

kann höhere festigkeitslast tragen

Kurzschlussschutz

Eckwerte

Außendurchmesser58mm

Wellendurchmesser10mm，12mm，15mm

Maximale drehzahl.6000 r

Take krönung——

Anlaufmoment＜2Ncm

Moment der konditionierung＜40gcm²

Elektrische parameter

Stromversorgung5…30VDC；5VDC

Ausgabe singal5…30VDC：push-pull；5VDC：RS422

ArbeitsstromPush-pull：30mA；RS422：20mA

Entschließung100，125，250，360， 500，512，600，1000，
1024，1500

Häufigkeit der ausgabeMax 100KHz

Elektrische SchnittstelleKabel anzapfen：8×0.08mm²，0.5m

Mechanische parameter

Einen frankie——

MaterialsShell：AL；Frank：AL；Welle: Edelstahl

GewichtEtwa 300g

Anti-VibrationIEC 68-2-6；100m/s² 10…2000HZ

ÜberspannungsabdrückungIEC 68-2-27；200m/s² 3ms

Umgebungsbedingungen

Betriebstemperatur﹣10…+70℃

Lagertemperatur﹣25…+85℃

SchutzklasseIP54

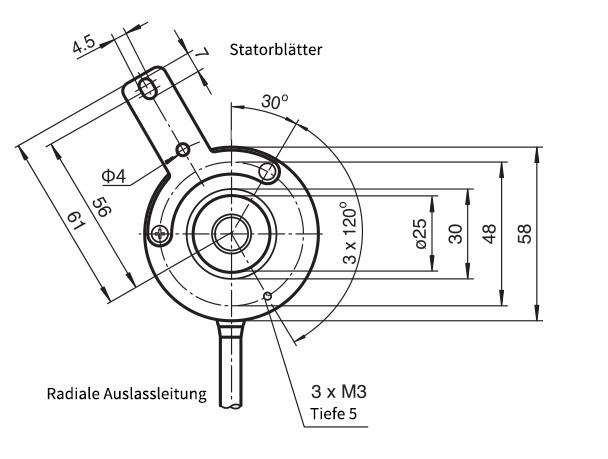

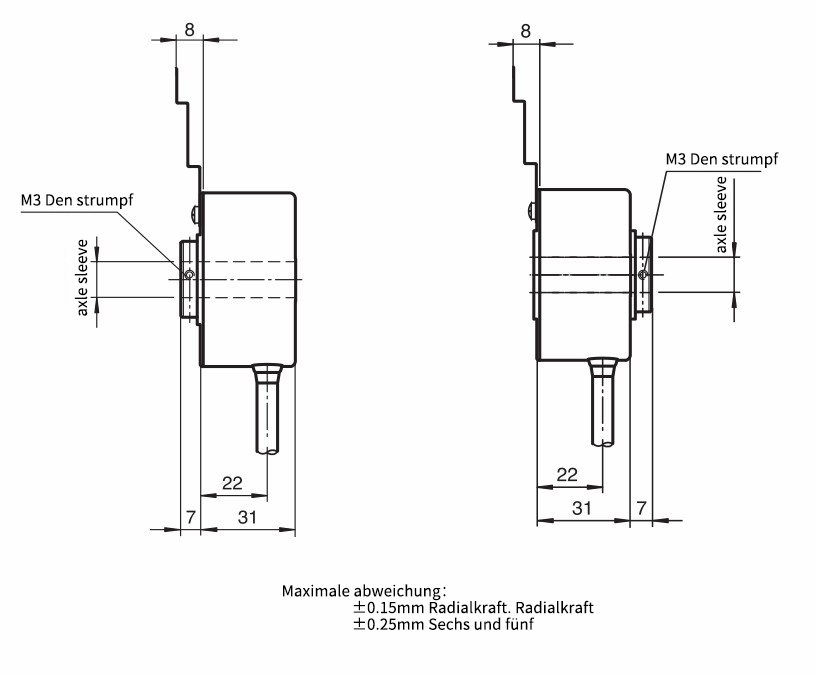

Außenabmessungen

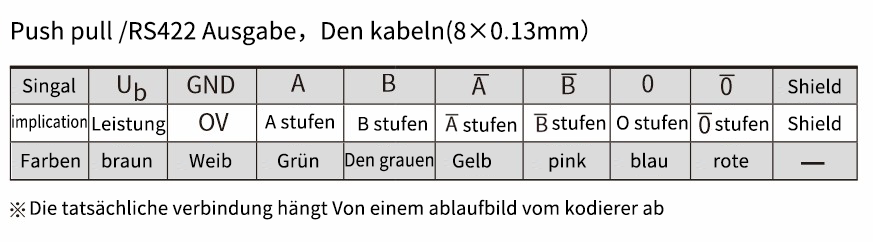

Schaltplan

FD100.10A-58X1接线图~德 .png
