FD100.10A-87X1

FD100.10A-87X1 inkrementaler hohlwellengeber , anwendbar im servomotorfeld, aufzug,industrieroboter peld, Industrieautomationssteuerung produktionslinie feld, etc.

Für eine detaillierte produktauswahl kontaktieren sie uns bitte Rückgabe

Produkteigenschaften Technical data Form & Verdrahtung Downloads Zubehör

Funktion & Features

Wirtschaftlicher geber der allgemeinen spezifikation, außendurchmesser 87mm

Inkrementeller hohlwellengeber

Die ausgangsimpulsnummer kann 2500 erreichen

Signalausgangsmodus kann push-pull-ausgang und RS422-ausgang sein

Nehmen sie metallkennzeichen an, kann höhere festigkeitslast tragen

Kurzschlussschutz

Eckwerte

Außendurchmesser87mm

Wellendurchmesser16mm，20mm，25mm，30mm，38mm，45mm

Maximale drehzahl.3500 r

Take krönung——

Anlaufmoment＜6Ncm

Moment der konditionierung＜50gcm²

Elektrische parameter

Stromversorgung5…30VDC；5VDC

Ausgabe singal5…30VDC：push-pull；5VDC：RS422

ArbeitsstromPush-pull：30mA；RS422：20mA

Entschließung100，360，500，512， 600，1000，1024，
2048，2500

Häufigkeit der ausgabeMax 100KHz

Elektrische SchnittstelleKabel anzapfen：8×0.08mm²，1m

Mechanische parameter

Einen frankie——

MaterialsShell：AL；Frank：AL；Welle: Edelstahl

GewichtEtwa 860g

Anti-VibrationIEC 68-2-6；100m/s² 10…2000HZ

ÜberspannungsabdrückungIEC 68-2-27；200m/s² 3ms

Umgebungsbedingungen

Betriebstemperatur﹣20…+70℃

Lagertemperatur﹣25…+85℃

SchutzklasseIP65

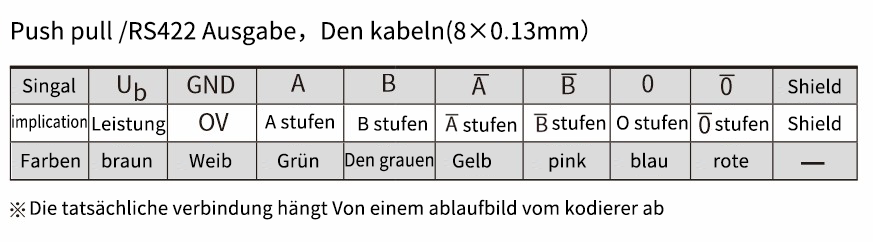

Schaltplan
