FD100.10A-40X2

FD100.10A-40X2 inkrementeller mittelluft-wellengeber kann im servomotor verwendet werden,aufzug, industrieroboter, industrielle automatisierungssteuerungssteuerungsstraße, etc.

Für eine detaillierte produktauswahl kontaktieren sie uns bitte Rückgabe

Produkteigenschaften Technical data Form & Verdrahtung Downloads Zubehör

Funktion & Features

Kleine form halber luftwellencoder, außendurchmesser ist nur 40mm

Die anzahl der ausgangsimpulse kann 2048 erreichen

Signalausgangsmodus kann RS422-ausgang und NPN-ausgang sein

Nehmen sie metallkennzeichen an, kann höhere festigkeitslast tragen

Kurzschlussschutz

Eckwerte

Außendurchmesser40mm

Wellendurchmesser8mm

Maximale drehzahl.6000 r

Take krönung——

Anlaufmoment＜0.2Ncm

Moment der konditionierung＜4gcm²

Elektrische parameter

Stromversorgung10…30VDC；5VDC

Ausgabe singal10…30VDC：push-pull/NPN；5VDC：RS422

ArbeitsstromNPN：30mA；RS422：20mA

Entschließung300，360，500，600， 800，1000，1024，
1200，1500，2000，2048

Häufigkeit der ausgabeMax 100KHz

Elektrische SchnittstelleKabel anzapfen：8×0.08mm²，0.5m

Mechanische parameter

Einen frankie——

MaterialsShell：AL；Frank：AL；Welle: Edelstahl

GewichtEtwa 180g

Anti-VibrationIEC 68-2-6；100m/s² 10…2000HZ

ÜberspannungsabdrückungIEC 68-2-27；200m/s² 3ms

Umgebungsbedingungen

Betriebstemperatur﹣10…+70℃

Lagertemperatur﹣25…+85℃

SchutzklasseIP54

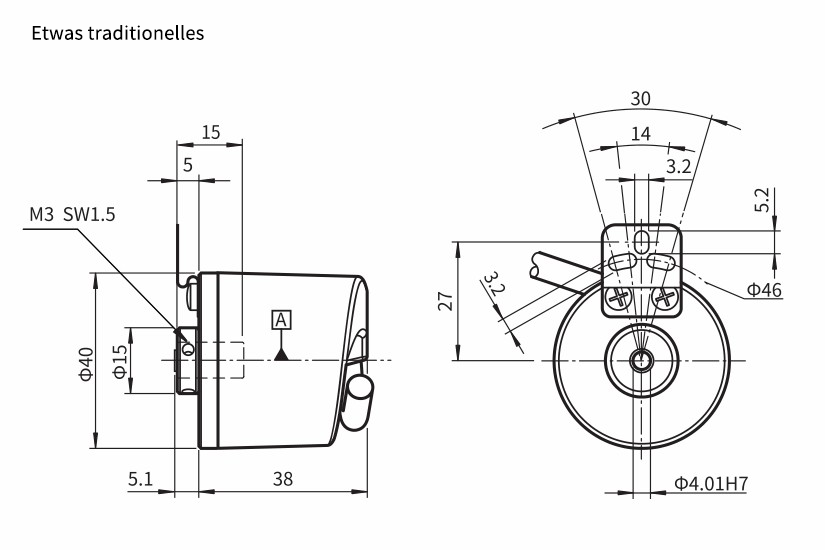

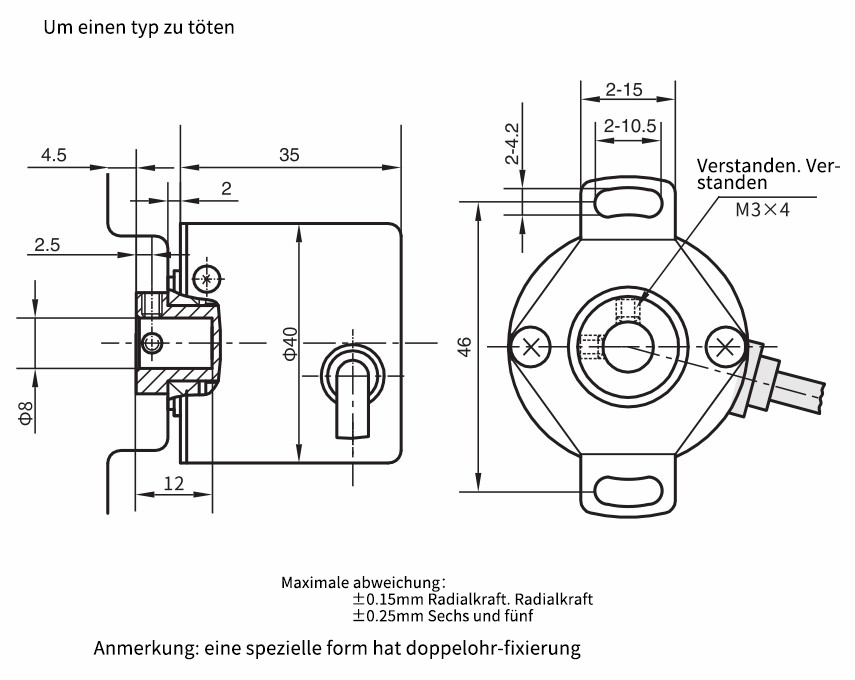

Außenabmessungen

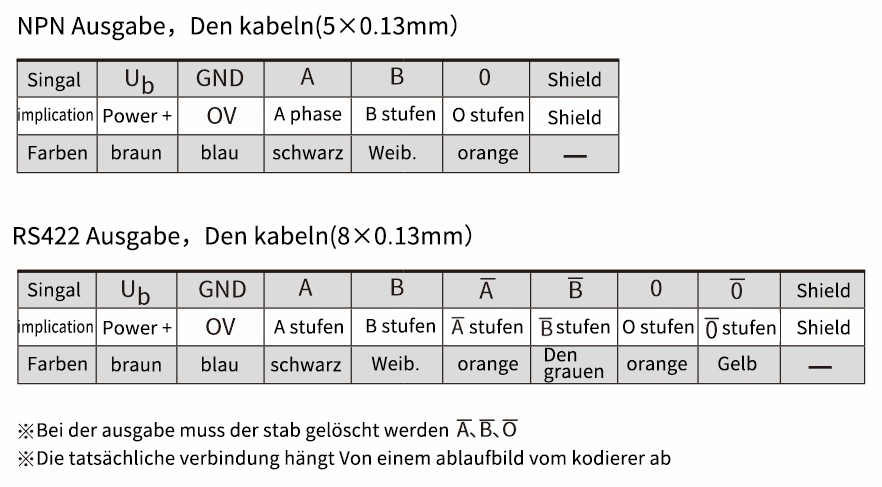

Schaltplan


Broschüren

Handbücher

CAD/CAE

Zertifikat
