FD100.10B-25X0

FD100.10B-25X0 inkrementeller vollwellencoder kann im servomotorfeld verwendet werden,aufzugsfeld, industrieroboterbereich, industrieautomationssteuerungslinienfeld, etc.

Für eine detaillierte produktauswahl kontaktieren sie uns bitte Rückgabe

Produkteigenschaften Technical data Form & Verdrahtung Downloads Zubehör

Funktion & Features

Hochleistungs-drehgeber mit sehr kompakter form, außendurchmesser von 25mm

Die anzahl der ausgangsimpulse kann 2500 erreichen, wenn es konventionell ist

Der signalausgangsmodus ist push-pull-ausgang und RS422

Verwendung von glaskennzeichen, kann eine höhere auflösung ausgangsimpuls erzeugen

Kurzschlussschutz

Eckwerte

Außendurchmesser25mm

Wellendurchmesser3mm，4mm，6mm

Höchstdrehzahl10000 r

Take krönungAxial/radial：40N / 80N

Anlaufmoment＜0.3Ncm

Moment der konditionierung＜0.6gcm2

Elektrische parameter

Stromversorgung5…30VDC；5VDC

Ausgabe singal5…30VDC：Push-pull； 5VDC：RS422

ArbeitsstromPush-pull：30mA；RS422：20mA

Entschließung100，200，360，400，500，600，800，1000，
1024，1200，1500，1800，2000，2048，
2500

Häufigkeit der ausgabeMax 300KHz

Elektrische SchnittstelleKabel anzapfen：8×0.08mm²，0.5m
Verbindung：M23，12pin

Mechanische parameter

Einen frankieSpannplane / Synchronflansch

MaterialsShell：AL；Frank：AL；Achsenführung: Edelstahl

GewichtEtwa 40g

Anti-VibrationIEC 68-2-6；100m/s² 10…2000HZ

ÜberspannungsabdrückungIEC 68-2-27；300m/s² 3ms

Umgebungsbedingungen

Betriebstemperatur﹣40…+80℃

Lagertemperatur﹣40…+85℃

SchutzklasseIP65

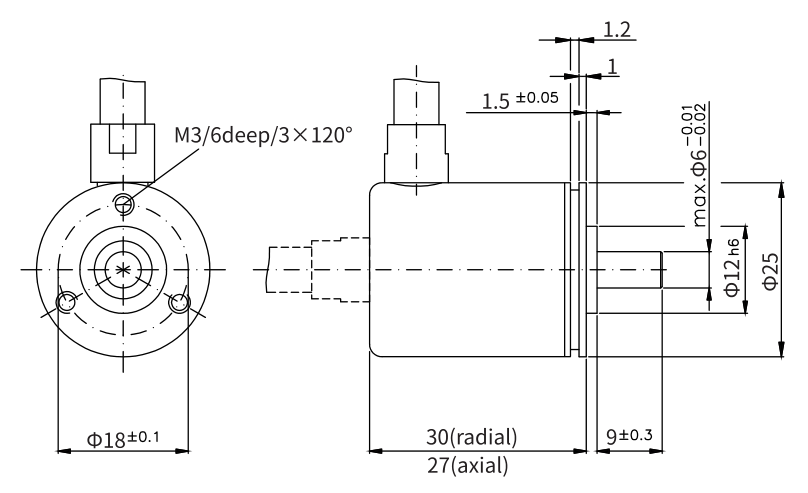

Außenabmessungen

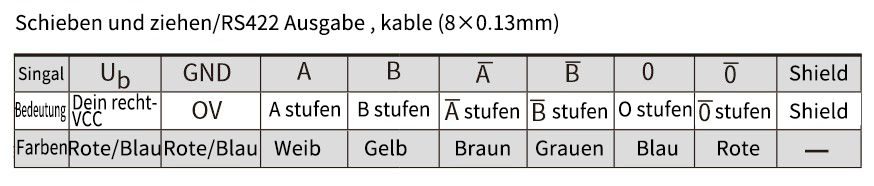

Schaltplan
