FD100.10B-50X0

FD100.10B-50X0

FD100.10B-50X0 inkrementaler vollwellencoder kann im servomotorfeld verwendet werden,aufzugsfeld, industrieroboterbereich,industrieautomationssteuerungslinienfeld, etc.

Für eine detaillierte produktauswahl kontaktieren sie uns bitte  Rückgabe
Produkteigenschaften Technical data Form & Verdrahtung Downloads Zubehör
Funktion & Features

Hochleistungs-drehgeber mit kompakter form, außendurchmesser von 50mm

Die anzahl der ausgangsimpulse kann 2500 erreichen, wenn es konventionell ist

Der signalausgangsmodus ist push-pull-ausgang und RS422

Verwendung von glaskennzeichen, kann eine höhere auflösung ausgangsimpuls erzeugen

Kurzschlussschutz

Eckwerte
Außendurchmesser50mm
WellendurchmesserGeneral：8mm；Specific：10mm
Höchstdrehzahl10000 r
Take krönungAxial/radial：General 50N / 80N，
Specific 50N / 120N
Anlaufmoment＜1.8Ncm
Moment der konditionierung＜5gcm2
Elektrische parameter
Stromversorgung5…30VDC；5VDC
Ausgabe singal5…30VDC：Push-pull； 5VDC：RS422
ArbeitsstromPush-pull：30mA；RS422：20mA
Entschließung100，200，360，400，500，600，800，1000，
1024，1200，1500，1800，2000，2048，
2500
Häufigkeit der ausgabeMax 300KHz
Elektrische SchnittstelleKabel anzapfen：5×0.08mm²，0.5m
Verbindung：M23，12pin
Mechanische parameter
Einen frankieAllgemein: Spannplane / Synchronflansch；
Spezifisch: Spannflansche
MaterialsShell：AL；Frank：AL；Achsenführung: Edelstahl
GewichtEtwa 235g
Anti-VibrationIEC 68-2-6；100m/s² 10…2000HZ
ÜberspannungsabdrückungIEC 68-2-27；300m/s² 3ms
Umgebungsbedingungen
Betriebstemperatur﹣10…+80℃
Lagertemperatur﹣25…+85℃
SchutzklasseIP65

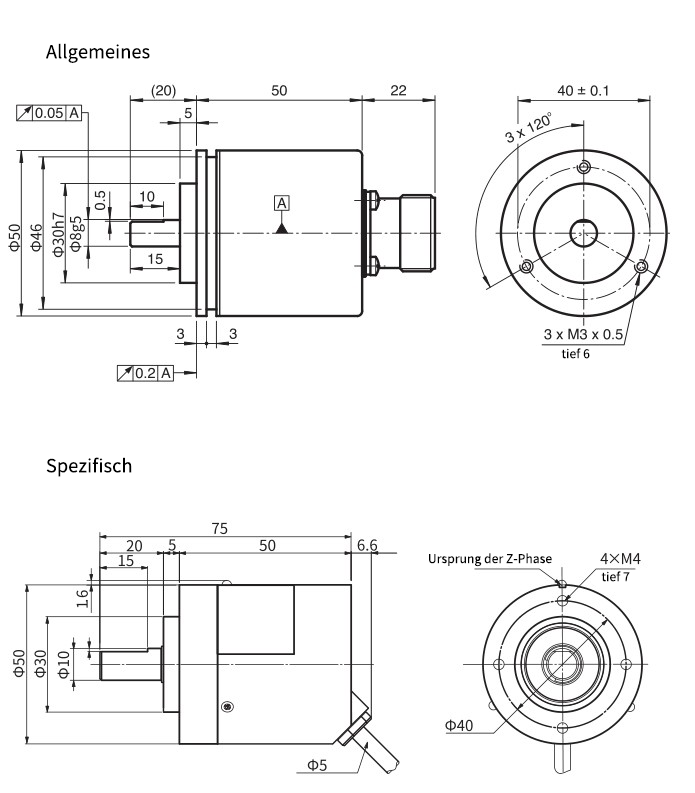

Außenabmessungen

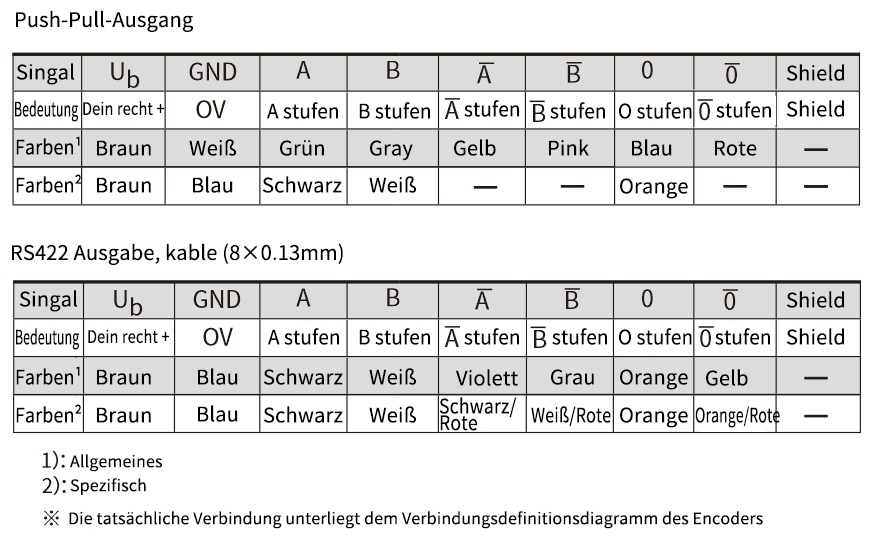

Schaltplan
