FD100.10B-58X0

FD100.10B-58X0

FD100.10B-58X0 inkrementeller vollwellencoder kann im servomotorfeld verwendet werden,aufzugsfeld, industrieroboterbereich, industrieautomationssteuerungslinienfeld, etc.

Für eine detaillierte produktauswahl kontaktieren sie uns bitte  Rückgabe
Produkteigenschaften Technical data Form & Verdrahtung Downloads Zubehör
Funktion & Features

Hochleistungs-drehgeber mit allgemeinen abmessungen, außendurchmesser von 58mm

Die ausgangsimpulszahl kann bis zu 10000 betragen, wenn es normal ist, höhere Impulszahl kann angepasst werden

Der signalausgangsmodus ist push-pull-ausgang und RS422

Verwendung von glaskennzeichen, kann eine höhere auflösung ausgangsimpuls erzeugen

Kurzschlussschutz

Eckwerte
Außendurchmesser58mm
WellendurchmesserGanz normale：6mm，10mm；
Spezifisch：6mm，8mm，10mm，12mm
Höchstdrehzahl50N/80N：6000 r；20N/30N：12000 r
Take krönungAxial/radial：50N / 80N
Anlaufmoment＜2Ncm
Moment der konditionierung＜25gcm2
Elektrische parameter
Stromversorgung10…30VDC；5VDC
Ausgabe singal10…30VDC：push-pull； 5VDC：RS422
ArbeitsstromPush-pull：30mA；RS422：20mA
Entschließung100，300，360，500，512，1000，1024，1200，
1500，1800，2048，2500，3600，4096，
5000，10000
Häufigkeit der ausgabeMax 300KHz
Elektrische SchnittstelleKabel anzapfen：12×0.08mm²，1m
Verbindung：M23，12pin
Mechanische parameter
Einen frankieSpannplane / Synchronflansch
MaterialsShell：AL；Frank：AL；Achsenführung: Edelstahl
GewichtEtwa 310g
Anti-VibrationIEC 68-2-6；100m/s² 10…2000HZ
ÜberspannungsabdrückungIEC 68-2-27；300m/s² 3ms
Umgebungsbedingungen
Betriebstemperatur﹣40…+80℃
Lagertemperatur﹣40…+85℃
SchutzklasseIP65

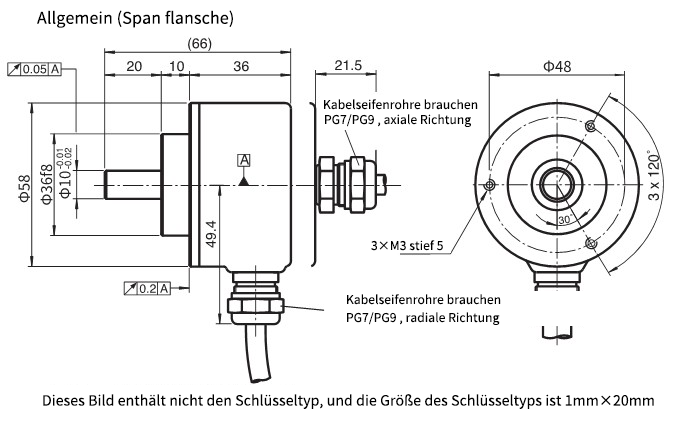

Außenabmessungen

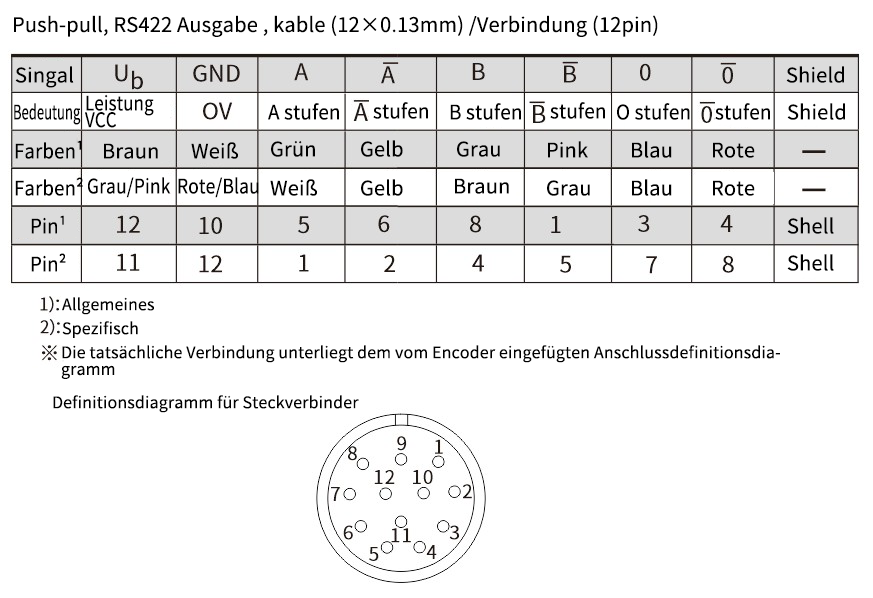

Schaltplan
