FD100.10B-58SX0

FD100.10B-58SX0 inkrementeller vollwellencoder kann im servomotorfeld verwendet werden,aufzugsfeld, Industrieroboterbereich,industrieautomationssteuerungslinienfeld, etc.

Für eine detaillierte produktauswahl kontaktieren sie uns bitte Rückgabe

Produkteigenschaften Technical data Form & Verdrahtung Downloads Zubehör

Funktion & Features

Hochleistungs-drehgeber mit allgemeinen abmessungen, außendurchmesser von 58mm

Die ausgangsimpulsnummer kann 5000 erreichen, wenn es normal ist, höhere impulszahl kann angepasst werden

Der signalausgangsmodus ist SIN/COS ausgang

Verwendung von glaskennzeichen, kann eine höhere auflösung ausgangsimpuls erzeugen

Kurzschlussschutz

Eckwerte

Außendurchmesser58mm

Wellendurchmesser6mm，8mm，10mm，12mm

Höchstdrehzahl50N/80N：6000 r；20N/30N：12000 r

Take krönungAxial/radial：50N / 80N

Anlaufmoment＜2Ncm

Moment der konditionierung＜25gcm2

Elektrische parameter

Stromversorgung5VDC

Ausgabe singalSIN / COS

Arbeitsstrom20mA

Entschließung100，300，360，500，512，1000，1024，1200，
1500，1800，2048，2500，3600，4096，
5000

Häufigkeit der ausgabeMax 300KHz

Elektrische SchnittstelleKabel anzapfen：12×0.08mm²，0.5m
Verbindung：M23，12pin

Mechanische parameter

Einen frankieSpannplane / Synchronflansch

MaterialsShell：AL；Frank：AL；Achsenführung: Edelstahl

GewichtEtwa 310g

Anti-VibrationIEC 68-2-6；100m/s² 10…2000HZ

ÜberspannungsabdrückungIEC 68-2-27；300m/s² 3ms

Umgebungsbedingungen

Betriebstemperatur﹣20…+80℃（Ganz normale）
﹣40…+80℃（Spezifisch）

Lagertemperatur﹣40…+85℃

SchutzklasseIP65

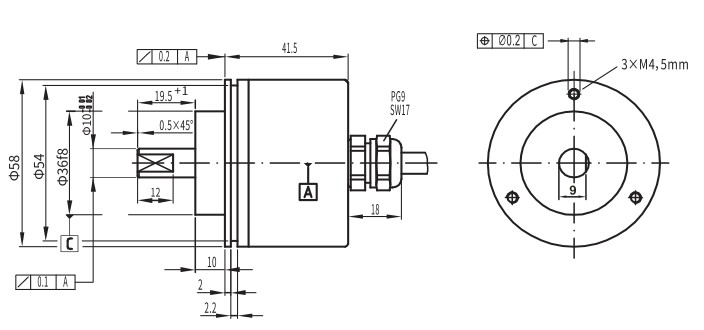

Außenabmessungen

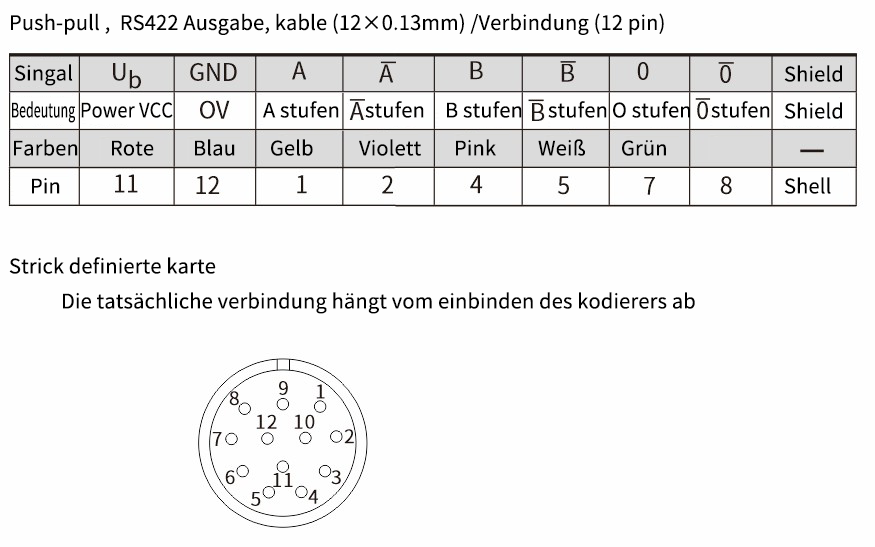

Schaltplan

FD100.10B-58SX0接线图~德 .png
