FD100.10C-58X0

FD100.10C-58X0 inkrementeller vollwellencoder kann im servomotorfeld verwendet werden,aufzugsfeld, industrieroboterbereich,industrieautomationssteuerungslinienfeld, etc.

Für eine detaillierte produktauswahl kontaktieren sie uns bitte Rückgabe

Produkteigenschaften Technical data Form & Verdrahtung Downloads Zubehör

Funktion & Features

Magnetische induktion, inkrementeller festwellencoder

Hochleistungs-drehgeber mit allgemeinen abmessungen,

Außendurchmesser von 58mm

Die ausgangsimpulszahl kann 2048 erreichen, wenn es normal ist

Der signalausgangsmodus ist push-pull-ausgang und RS422

Kurzschlussschutz

Eckwerte

Außendurchmesser58mm

Wellendurchmesser6mm，8mm，10mm，12mm

Höchstdrehzahl6000 r

Take krönungAxial/radial：50N / 80N

Anlaufmoment＜2Ncm

Moment der konditionierung＜25gcm2

Elektrische parameter

Stromversorgung10…30VDC；5VDC

Ausgabe singal10…30VDC：Push-pull； 5VDC：RS422

ArbeitsstromPush-pull：30mA；RS422：20mA

Entschließung100，300，360，500，512，1000，1024，1200，
1500，1800，2048

Häufigkeit der ausgabeMax 300KHz

Elektrische SchnittstelleKabel anzapfen：12×0.08mm²，1m
Verbindung：M23，12pin

Mechanische parameter

Einen frankieSpannplane / Synchronflansch

MaterialsShell：AL；Frank：AL；Achsenführung: Edelstahl

GewichtEtwa 250g

Anti-VibrationIEC 68-2-6；100m/s² 10…2000HZ

ÜberspannungsabdrückungIEC 68-2-27；300m/s² 3ms

Umgebungsbedingungen

Betriebstemperatur﹣40…+80℃

Lagertemperatur﹣40…+85℃

SchutzklasseIP65

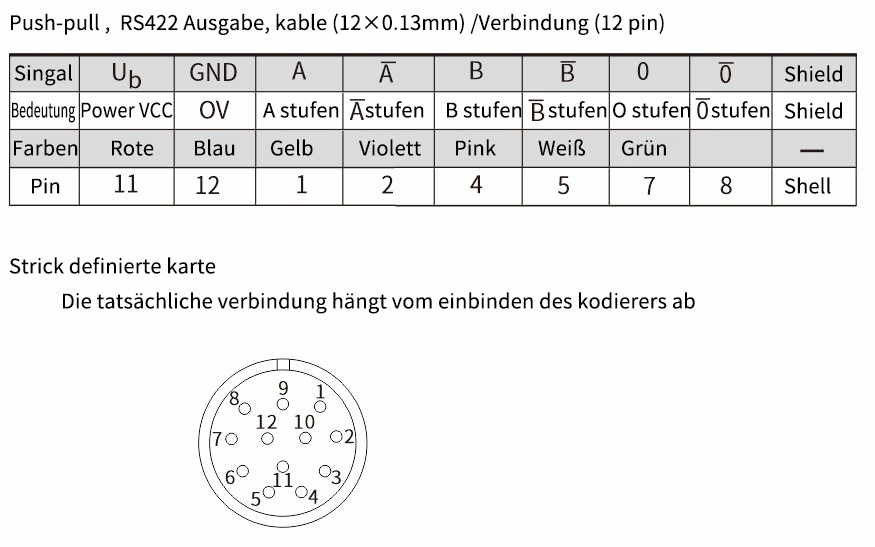

Schaltplan

FD100.10C-58X0接线图~德 .png
