FD100.10B-58SX1

FD100.10B-58SX1

FD100.10B-58SX1 inkrementaler hohlwellengeber kann im servomotor, aufzug verwendet werden,industrieroboter, industrielle automatisierungssteuerung produktionslinie, etc.

Für eine detaillierte produktauswahl kontaktieren sie uns bitte  Rückgabe
Produkteigenschaften Technical data Form & Verdrahtung Downloads Zubehör
Funktion & Features

Hochleistungs-drehgeber mit allgemeinen abmessungen, außendurchmesser von 58mm

Die ausgangsimpulsnummer kann 5000 erreichen, wenn es normal ist, höhere Impulszahl kann angepasst werden

Der signalausgang ist sinus/kosinus

Verwendung von glaskennzeichen, can produce higher resolution output pulse

Kurzschlussschutz

Eckwerte
Außendurchmesser58mm
Achse und durchmesser6mm，8mm，10mm，12mm，14mm
Maximale drehzahl10000 r
Take krönung——
Anlaufmoment＜2Ncm
Moment der konditionierung＜15gcm2
Elektrische parameter
Stromversorgung10…30VDC；5VDC
Ausgabe singalSIN/COS
Arbeitsstrom20mA
Entschließung100，300，360，500，512，1000，1024，1200，
1500，1800，2048，2500，3600，4096，
5000
Häufigkeit der ausgabeMax 160KHz
Elektrische SchnittstelleKabel anzapfen：12×0.08mm²，0.5m
Verbindung：M23，12 pin
Mechanische parameter
Einen frankie——
MaterialsShell：AL；Frank：AL；Achsenführung: Edelstahl
GewichtEtwa 300g
Anti-VibrationIEC 68-2-6；100m/s² 10…2000HZ
ÜberspannungsabdrückungIEC 68-2-27；200m/s² 3ms
Umgebungsbedingungen
Betriebstemperatur﹣20…+80℃（Ganz normale）
﹣40…+80℃（Spezifisch）
Lagertemperatur﹣40…+85℃
SchutzklasseIP54 / IP65

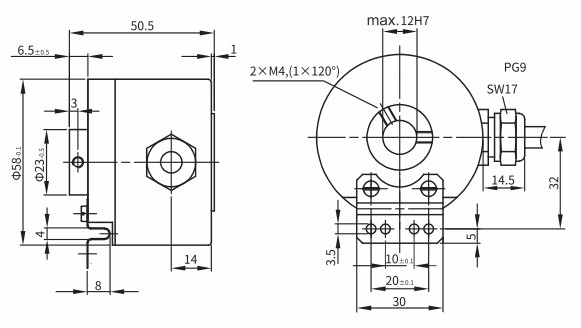

Außenabmessungen

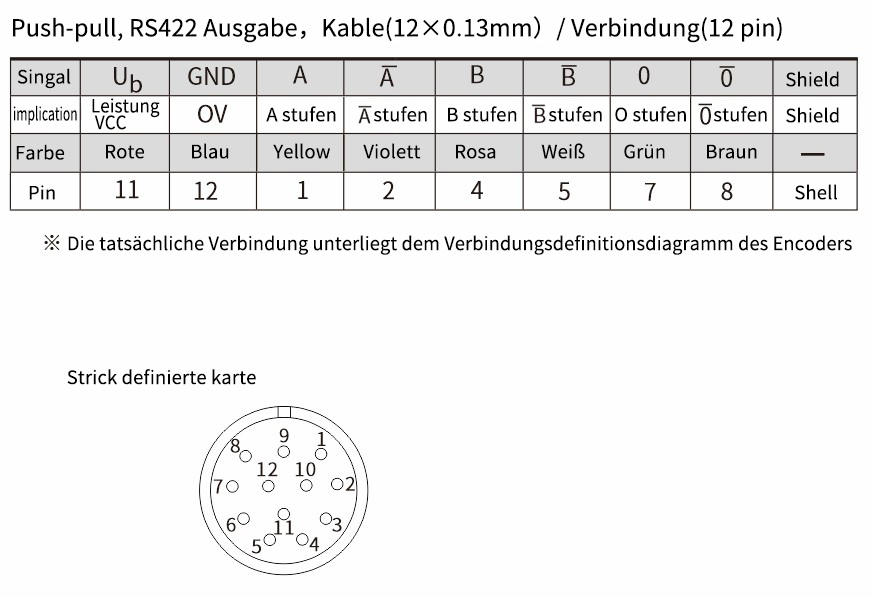

Schaltplan

FD100.10B-58SX1接线图~德 .png
