FD100.10B-58TX1

FD100.10B-58TX1 inkrementaler hohlwellengeber 10B-58TX1 kann im servomotor, aufzug verwendet werden,industrieroboter, industrielle automatisierungssteuerung produktionslinie, etc.

Für eine detaillierte produktauswahl kontaktieren sie uns bitte Rückgabe

Produkteigenschaften Technical data Form & Verdrahtung Downloads Zubehör

Funktion & Features

Hochleistungs-drehgeber mit allgemeinen abmessungen, außendurchmesser von 58mm

Spezieller betriebstemperaturbereich -40℃...110 ℃

Die ausgangsimpulszahl kann 5000 erreichen, wenn es normal ist, höhere impulszahl kann angepasst werden

Der signalausgangsmodus ist push-pull-ausgang oder RS422-ausgang

Kurzschlussschutz

Eckwerte

Außendurchmesser58mm

Achse und durchmesser6mm，8mm，10mm，12mm，14mm

Maximale drehzahl6000 r

Take krönung——

Anlaufmoment＜2Ncm

Moment der konditionierung＜15gcm2

Elektrische parameter

Stromversorgung5…30VDC；5VDC

Ausgabe singal5…30VDC：Push-pull；5VDC：RS422

ArbeitsstromPush-pull：30mA；RS422：20mA

Entschließung100，300，360，500，512，1000，1024，1200，
1500，1800，2048，2500，3600，4096，
5000

Häufigkeit der ausgabeMax 300KHz

Elektrische SchnittstelleKabel anzapfen：12×0.08mm²，0.5m
Verbindung：M23，12 pin

Mechanische parameter

Einen frankie——

MaterialsShell：AL；Frank：AL；Achsenführung: Edelstahl

GewichtEtwa 300g

Anti-VibrationIEC 68-2-6；100m/s² 10…2000HZ

ÜberspannungsabdrückungIEC 68-2-27；200m/s² 3ms

Umgebungsbedingungen

Betriebstemperatur﹣40…+110℃

Lagertemperatur﹣42…+115℃

SchutzklasseIP67

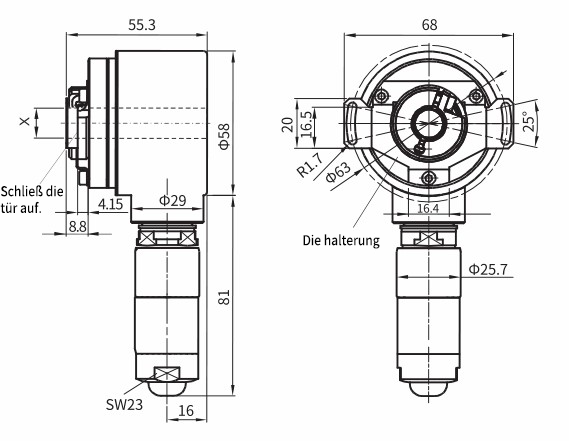

Außenabmessungen

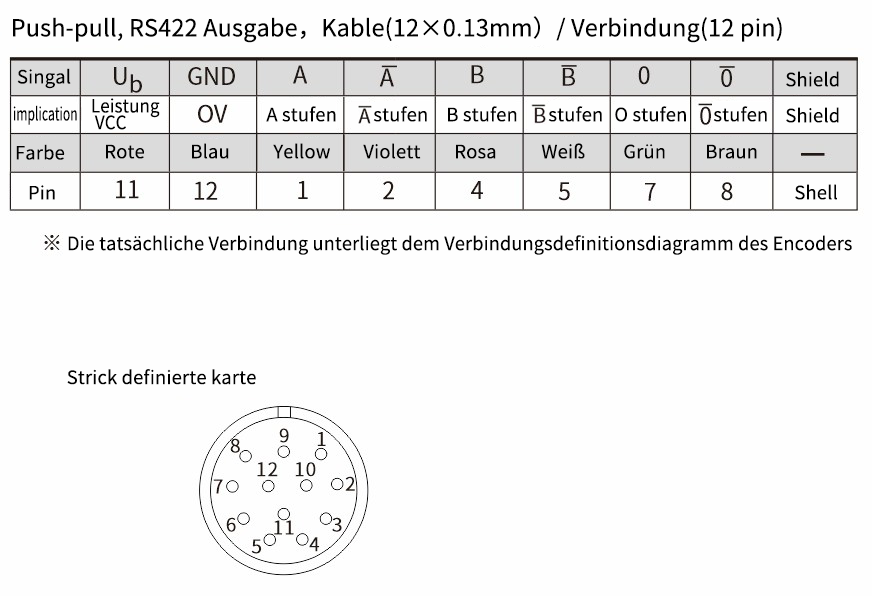

Schaltplan
