FD100.10B-87X1

FD100.10B-87X1 inkrementaler hohlwellengeber kann im servomotor, aufzug verwendet werden,industrieroboter, industrielle automatisierungssteuerung produktionslinie, etc.

Für eine detaillierte produktauswahl kontaktieren sie uns bitte Rückgabe

Produkteigenschaften Technical data Form & Verdrahtung Downloads Zubehör

Funktion & Features

Hochleistungs-drehgeber mit größerer formgröße, außendurchmesser von 87mm

Buchsendurchmesser in 16...45 mm

Die ausgangsimpulszahl kann bis zu 10000 betragen, wenn es normal ist, höhere Impulszahl kann angepasst werden

Der signalausgangsmodus ist push-pull-ausgang oder RS422-ausgang

Über 2500PPR, glas codeschild wird verwendet

Kurzschlussschutz

Eckwerte

Outside diameter87mm

Shaft sleeve diameter16mm，20mm，24mm，25mm，30mm，
38mm，45mm

Maximum speed of revolution3500 r

Maximum shaft load——

Starting torque＜8Ncm

Moment of inertia＜40gcm2

Elektrische parameter

Stromversorgung5…30VDC；5VDC

Ausgabe singal5…30VDC：Push-pull；5VDC：RS422

ArbeitsstromPush-pull：30mA；RS422：20mA

Entschließung100，300，360，500，512，600，1000，1024，
1200，1500，2000，2048，2500，3600，
4096，5000，8192，10000

Häufigkeit der ausgabeMax 300KHz

Elektrische SchnittstelleKabel anzapfen：12×0.08mm²，0.5m
Verbindung：M23，12 pin（spezifisch）

Mechanische parameter

Einen frankie——

MaterialsShell：AL；Frank：AL；Achsenführung: Edelstahl

GewichtEtwa 900g

Anti-VibrationIEC 68-2-6；100m/s² 10…2000HZ

ÜberspannungsabdrückungIEC 68-2-27；300m/s² 3ms

Umgebungsbedingungen

Betriebstemperatur﹣20…+70℃

Lagertemperatur﹣40…+80℃

SchutzklasseIP65

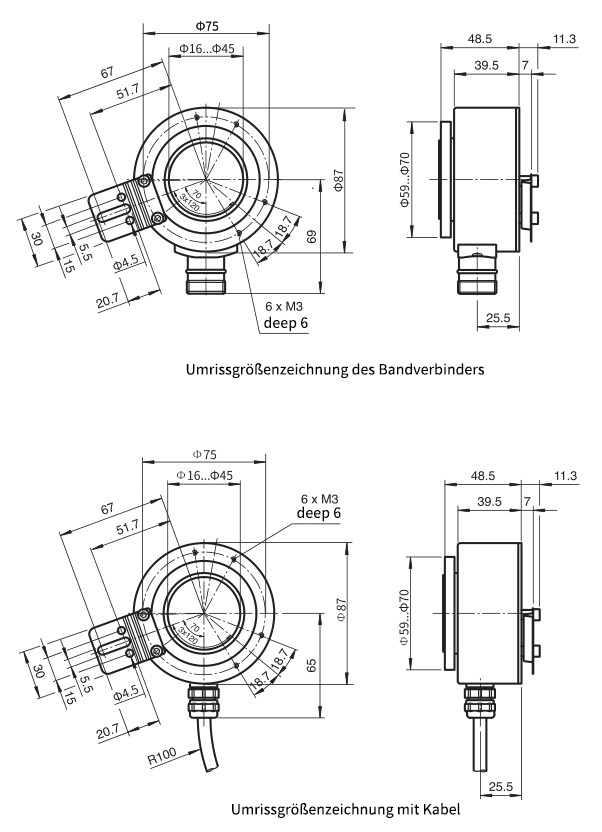

Außenabmessungen


Schaltplan
