FD100.10B-110X1

FD100.10B-110X1

FD100.10B-110X1 inkrementaler hohlwellengeber kann im servomotor,aufzug verwendet werden,industrieroboter, industrielle automatisierungssteuerung produktionslinie, etc.

Für eine detaillierte produktauswahl kontaktieren sie uns bitte  Rückgabe
Produkteigenschaften Technical data Form & Verdrahtung Downloads Zubehör
Funktion & Features

Hochleistungs-drehgeber mit großer außengröße, außendurchmesser von 110mm

Der durchmesser der buchse beträgt 15...50 mm

Die ausgangsimpulszahl kann bis zu 10000 betragen, wenn es normal ist, höhere Impulszahl kann angepasst werden

Der signalausgangsmodus ist push-pull-ausgang und RS422-ausgang

Über 2500PPR, glas codeschild wird verwendet

Kurzschlussschutz

Eckwerte
Outside diameter110mm
Shaft sleeve diameter15mm，28mm，30mm，35mm，38mm，
40mm，45mm，50mm
Maximum speed of revolution2000 r
Maximum shaft load——
Starting torque＜8Ncm
Moment of inertia＜500gcm2
Elektrische parameter
Stromversorgung5…30VDC；5VDC
Ausgabe singal5…30VDC：Push-pull；5VDC：RS422
ArbeitsstromPush-pull：30mA；RS422：20mA
Entschließung100，300，360，500，512，600，1000，1024，
1200，1500，2000，2048，2500，3600，
4096，5000，8192，10000
Häufigkeit der ausgabeMax 300KHz
Elektrische SchnittstelleKabel anzapfen：12×0.08mm²，0.5m
Verbindung：M23，12 pin
Mechanische parameter
Einen frankie——
MaterialsShell：AL；Frank：AL；Achsenführung: Edelstahl
GewichtEtwa 1200g
Anti-VibrationIEC 68-2-6；100m/s² 10…2000HZ
ÜberspannungsabdrückungIEC 68-2-27；300m/s² 3ms
Umgebungsbedingungen
Betriebstemperatur﹣40…+80℃
Lagertemperatur﹣40…+85℃
SchutzklasseIP65

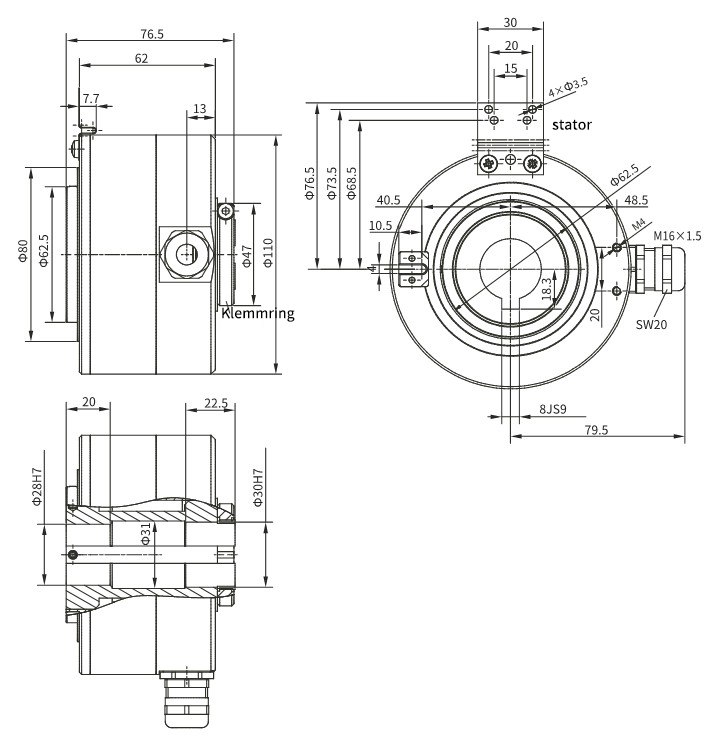

Außenabmessungen

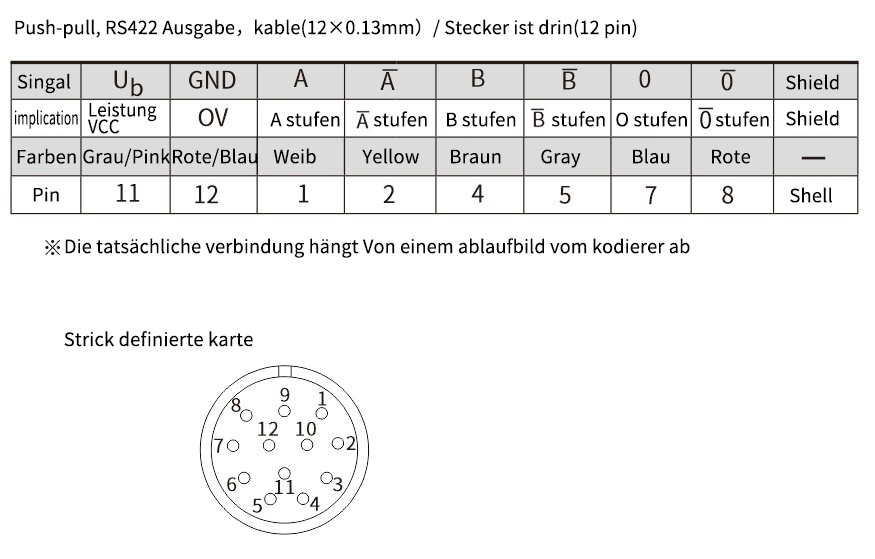

Schaltplan
