FD100.10B-120X1

FD100.10B-120X1

FD100.10B-120X1 inkrementaler hohlwellengeber kann im servomotor,aufzug verwendet werden,industrieroboter, industrielle automatisierungssteuerung produktionslinie, etc.

Für eine detaillierte produktauswahl kontaktieren sie uns bitte  Rückgabe
Produkteigenschaften Technical data Form & Verdrahtung Downloads Zubehör
Funktion & Features

Hochleistungs-drehgeber mit großer formgröße, außendurchmesser von 120mm

Buchsendurchmesser beträgt 28...55 mm

Die ausgangsimpulszahl kann bis zu 10000 betragen, wenn es normal ist, höhere impulszahl kann angepasst werden

Der signalausgangsmodus ist push-pull-ausgang und RS422-ausgang

Über 2500PPR, glas codeschild wird verwendet

Kurzschlussschutz

Eckwerte
Outside diameter120mm
Shaft sleeve diameter28mm，30mm，35mm，38mm，40mm，
45mm，50mm，55mm
Maximum speed of revolution4000 r
Maximum shaft load——
Starting torque＜10Ncm
Moment of inertia＜100gcm2
Elektrische parameter
Stromversorgung5…30VDC；5VDC
Ausgabe singal5…30VDC：Push-pull；5VDC：RS422
ArbeitsstromPush-pull：30mA；RS422：20mA
Entschließung100，300，360，500，512，600，1000，1024，
1200，1500，2000，2048，2500，3600，
4096，5000，8192，10000
Häufigkeit der ausgabeMax 300KHz
Elektrische SchnittstelleKabel anzapfen：12×0.08mm²，0.5m
Verbindung：M23，12 pin
Mechanische parameter
Einen frankie——
MaterialsShell：AL；Frank：AL；Achsenführung: Edelstahl
GewichtEtwa 1200g
Anti-VibrationIEC 68-2-6；100m/s² 10…2000HZ
ÜberspannungsabdrückungIEC 68-2-27；300m/s² 3ms
Umgebungsbedingungen
Betriebstemperatur﹣40…+80℃
Lagertemperatur﹣40…+85℃
SchutzklasseIP65

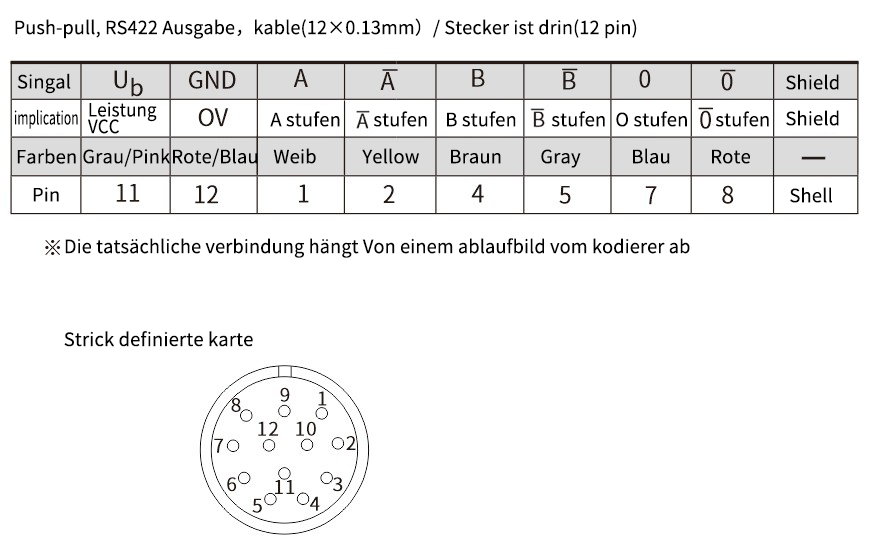

Schaltplan

FD100.10B-120X1接线图-德 -.png
