M18 serie - Analoger typ

M18 serie - Analoger typ

Der analoge näherungsschalter der M18-serie ist universell und stark. Es wird verwendet, um die abstandsänderung zu messen.
Modellbeispiel 1: PR00.10-M18H13S2-Y.*
Modellbeispiel 2: PR01.07-M18H13S2-YE.*

Für eine detaillierte produktauswahl kontaktieren sie uns bitte  Rückgabe
Funktion & Features

Zylindrisches erscheinungsbild mit durchmesser M18

Gehäuse aus verchromtem messing

Erfassungsabstand bündig 0...10mm, nicht bündig 0...20mm

Mit 360 ° sichtbarer signalausgangsanzeige

Kurzschlussschutzfunktion, verpolungsanschlussschutz

Signalausgang ist 0...10 VDC oder 4...20mA

Flexible konfiguration, kabel- oder steckerausgang

Durch bis zu 1 million lebensdauererkennungstests

Alle komponenten und schaltungen wurden in rauer umgebung und in komplexen elektromagnetischen umgebungen getestet

Eckwerte
ArtNorm / Wirtschaft(optional)
Entfernung erkennenNorm: bündig 0…10mm , nicht bündig 0…20mm
Wirtschaft: bündig 0.1…5.0mm, nicht bündig
0.1…7.0mm
InstallationsmethodeBündig / nicht bündig(optional)
SchaltmodusAnaloggröße
Wiederholte genauigkeit≤5%
Bereich der temperaturdrift≤10%
SignalGelbe LED-kontrollleuchte
Einhaltung von standardsIEC60947-5-2,UL508
Elektrische parameter
Stromversorgung DC10…30V
Signalausgang0…10VDC / 4…20mA
Spannungsbereich15…30V
Spannungsabfall≤2.0V
Ausgangsstrom≤200mA
Leerlaufstrom≤30mA
Reststrom≤100μA
Schaltfrequenz——
Elektrischer schutzKurzschlussschutz, stromversorgungsschutz
Mechanische parameter
Normalspurplatte18×18mm²
Schalen-/prüfoberflächenmaterialNorm:messing verchromt / PA12
Wirtschaft:messing verchromt / PBTP
Verbindungsart2m kabel / stecker
Gewicht (stecker / kabel)46g / 160g
Umgebungsbedingungen
Betriebstemperatur﹣25…+70℃
Lagertemperatur﹣40…+85℃
Luftfeuchtigkeit bei betrieb<98%RH(bei 25℃)
Schutzklasse IP67

Außenabmessungen


                                     Unterputzmontage standardtyp




                                     Nicht bündige montage standardtyp

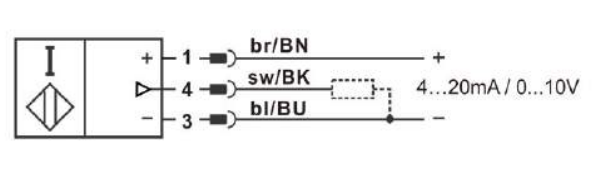

Schaltplan







Broschüren
Handbücher
CAD/CAE
Zertifikat
CB-steckverbinder

M12 gerader steckverbinder

4 pins

Socket-schnittstelle

M12 gerader steckverbinder

5 stiche

Socket-schnittstelle

M12 L steckverbinder

4 pins

Socket-schnittstelle

M12 L steckverbinder

5 stiche

Socket-schnittstelle
