M18 serie - Kapazitiv - DC4 draht

M18 serie - Kapazitiv - DC4 draht

Kapazitive näherungsschalter der serie M18 werden in der szene der erkennung nichtmetallischer objekte eingesetzt.
Modellbeispiel : PR11.10-M18P22S2-RG.*

Für eine detaillierte produktauswahl kontaktieren sie uns bitte  Rückgabe
Produkteigenschaften Technical data Form & Verdrahtung Downloads Zubehör
Funktion & Features

Zylindrisches erscheinungsbild mit durchmesser M18

DC4-draht, schale und detektionsoberfläche sind PBTP

Der erfassungsabstand beträgt nicht bündig 10 mm

Mit 360 ° sichtbarer signalausgangsanzeige

Kurzschlussschutzfunktion, verpolungsanschlussschutz

Signalausgang 2 PNP

Flexible konfiguration, kabel- oder steckerausgang

Durch bis zu 1 million lebensdauererkennungstests

Alle komponenten und schaltungen wurden in rauer umgebung und in komplexen elektromagnetischen umgebungen getestet

Eckwerte
ArtWirtschaft
Entfernung erkennenNicht bündig 10mm
InstallationsmethodeNicht bündig
SchaltmodusNO+NC
Wiederholte genauigkeit≤5%
Bereich der temperaturdrift≤10%
SignalGelbe LED-kontrollleuchte
Einstellung der empfindlichkeitHaben oder nicht（optional）
Einhaltung von standardsIEC60947-5-2，UL508
Elektrische parameter
Stromversorgung DC10…30V
SignalausgangPNP×2
Spannungsabfall≤2.0V
Ausgangsstrom≤200mA
Leerlaufstrom≤30mA
Reststrom≤100μA
Schaltfrequenz100Hz
Elektrischer schutzKurzschlussschutz, stromversorgungsschutz
Mechanische parameter
Normalspurplatte18×18mm²
Schalen-/prüfoberflächenmaterialPBTP / PBTP
Verbindungsart2m kabel / stecker
Gewicht (stecker / kabel)46g / 160g
Umgebungsbedingungen
Betriebstemperatur﹣25…+70℃
Lagertemperatur﹣40…+85℃
Luftfeuchtigkeit bei betrieb＜98%RH（bei 25℃）
Schutzklasse IP67

Außenabmessungen

                                     Unterputzmontage standardtyp




                                     Nicht bündige montage standardtyp

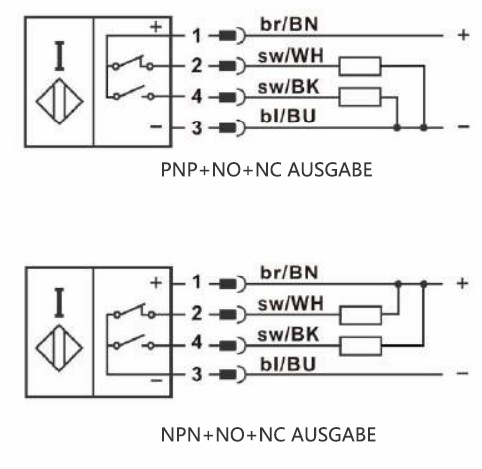

Schaltplan







Broschüren
Handbücher
CAD/CAE
Zertifikat
