M30 serie - Kapazitiv - DC4 draht

M30 serie - Kapazitiv - DC4 draht

Kapazitive näherungsschalter der serie M30 werden in der szene der erkennung nichtmetallischer objekte eingesetzt.
Modellbeispiel: PR11.20-M30P22S2-RG.*

Für eine detaillierte produktauswahl kontaktieren sie uns bitte  Rückgabe
Produkteigenschaften Technical data Form & Verdrahtung Downloads Zubehör
Funktion & Features

Zylindrisches aussehen mit durchmesser M30

DC4 draht, schale und erkennungsoberfläche sind PBTP

Messabstand nicht bündig 20mm

Mit 360° sichtbarer signalausgangsanzeige

Kurzschlussschutz-funktion, schutz des umgekehrten stromanschlusses

Signalausgang 2 PNP

Flexible konfiguration, kabel- oder steckerausgang

Durch bis zu einer million lebensdauertests

Alle komponenten und schaltungen wurden in rauer umgebung und komplexer elektromagnetischer umgebung getestet

Eckwerte
ArtSpezifität
Entfernung erkennenNon-flush 20mm
InstallationsmethodeBündig / nicht bündig（optional）
SchaltmodusNO+NC
Wiederholte genauigkeit≤5%
Bereich der temperaturdrift≤10%
Einstellung der empfindlichkeitHaben oder nicht（optional）
SignalGelbe LED-kontrollleuchte
Einhaltung von standardsIEC60947-5-2，UL508
Elektrische parameter
Stromversorgung DC10…30V
SignalausgangPNP×2
Spannungsabfall≤2.0V
Ausgangsstrom≤200mA
Leerlaufstrom≤30mA
Reststrom≤100μA
Schaltfrequenz100Hz
Elektrischer schutzKurzschlussschutz, Verpolungsschutz für
stromversorgung
Mechanische parameter
Normalspurplatte30×30mm²
Schalen-/prüfoberflächenmaterialPBTP / PBTP
Verbindungsart2m kabel / stecker
Gewicht (stecker / kabel)150g / 200g
Umgebungsbedingungen
Betriebstemperatur﹣25…+70℃
Lagertemperatur﹣40…+85℃
Luftfeuchtigkeit bei betrieb＜98%RH（bei 25℃）
Schutzklasse IP67

Außenabmessungen

                                     Unterputzmontage standardtyp




                                     Nicht bündige montage standardtyp

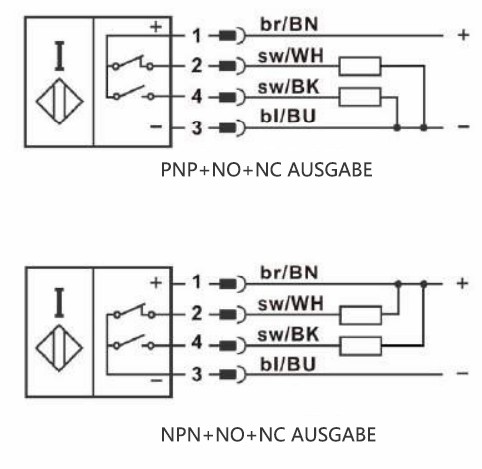

Schaltplan



Broschüren
Handbücher
CAD/CAE
Zertifikat
CB-steckverbinder
CB-12P4

CB-12P4

M12 gerader steckverbinder

4 pins

Socket-schnittstelle

CB-12P5

CB-12P5

M12 gerader steckverbinder

5 stiche

Socket-schnittstelle

CB-12P4L

CB-12P4L

M12 L steckverbinder

4 pins

Socket-schnittstelle

CB-12P5L

CB-12P5L

M12 L steckverbinder

5 stiche

Socket-schnittstelle
