FD100.20-36X00

FD100.20-36X00

Der absolutwert-vollwellencoder FD100.20-36X00 kann im servomotorfeld, im aufzugsbereich,im industrieroboterbereich, im Industrieautomationssteuerlinienbereich usw. verwendet werden.

Für eine detaillierte produktauswahl kontaktieren sie uns bitte  Rückgabe
Produkteigenschaften Technical data Form & Verdrahtung Downloads Zubehör
Funktion & Features

Vollwellencoder mit absolutem wert, single turn und multi turn optionen

Kompakter hochleistungs-encoder mit außendurchmesser von 36mm

Signalausgangsmodus ist SSI-ausgang

Unter verwendung der glascodescheibe kann eine höhere auflösung ausgangsimpuls erzeugt werden

Kurzschlussschutz, Überspannungsschutz

Eckwerte
Außendurchmesser36mm
Wellendurchmesser6mm
Höchstdrehzahl12000 r
Take krönungAxial/radial：40N/60N
Anlaufmoment＜2Ncm
Moment der konditionierung＜30gcm2
Elektrische parameter
Stromversorgung5…30VDC
Ausgabe singalSSI
AusgabetypRS422
AusgabecodeBinär/Graucode
Arbeitsstrom＜40mA
Maximale AuflösungSingle turn 13 bits（8192）
Anzahl der Drehungen 12 bits（4096）
Ausgangsfrequenz0.1…2MBit/s
ZählrichtungDie Zählrichtung kann über das Eingangssignal
gesteuert werden
Null Bit VoreinstellungNull Bits können über das Eingangssignal
voreingestellt werden
Elektrische SchnittstelleKabel anzapfen：8×0.14mm²
Verbindung：M12，8 pin
Mechanische parameter
Einen frankieSynchronflansch
MaterialsShell：AL；Frank：AL；Achsenführung: Edelstahl
GewichtEtwa 150g
Anti-VibrationIEC 68-2-6；100m/s² 10…2000HZ
ÜberspannungsabdrückungIEC 68-2-27；200m/s² 3ms
Umgebungsbedingungen
Betriebstemperatur﹣20…+70℃（allgemein）
﹣40…+80℃（spezifisch）
Lagertemperatur﹣40…+85℃
SchutzklasseIP65

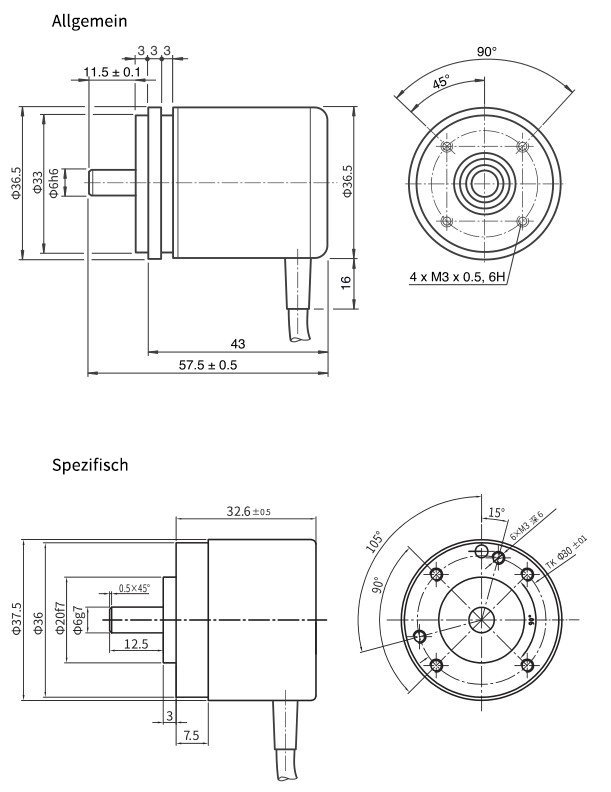

Außenabmessungen

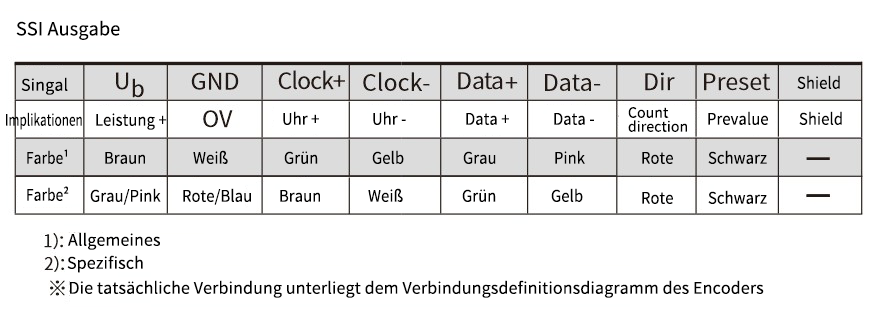

Schaltplan





Broschüren
Handbücher
CAD/CAE
Zertifikat
