FD100.20-8061X01

FD100.20-8061X01

Der absolutwert-hohlwellengeber FD100.20-8061X01 kann im servomotorfeld, im aufzugsbereich,im Industrieroboterbereich, im Industrieautomationssteuerlinienbereich usw. verwendet werden.

Für eine detaillierte produktauswahl kontaktieren sie uns bitte  Rückgabe
Produkteigenschaften Technical data Form & Verdrahtung Downloads Zubehör
Funktion & Features

Absolutwert-hohlwellengeber, single turn und multi turn optionen

Hochleistungs-drehgeber mit quadratischem gesamtmaß, mit außendurchmesser von 80 × 61mm（hoch × dick）

Signalausgangsmodus ist SSI-ausgang

Auflösung bis zu 30 bit

Kurzschlussschutz, Überspannungsschutz

Eckwerte
Außendurchmesser80×61mm
Achse und durchmesser16mm，20mm，24mm，25mm
Höchstdrehzahl3000 r
Take krönung——
Anlaufmoment＜8Ncm
Moment der konditionierung＜60gcm2
Elektrische parameter
Stromversorgung5…30VDC
Ausgabe singalSSI
AusgabetypRS422
AusgabecodeBinär/Graucode
Arbeitsstrom＜40mA
Maximale AuflösungSingle turn 13 bits（8192）
Anzahl der Drehungen 17 bits（131072）
Ausgangsfrequenz0.1…2MBit/s
ZählrichtungDie Zählrichtung kann über das Eingangssignal
gesteuert werden
Null Bit VoreinstellungNull Bits können über das Eingangssignal
voreingestellt werden
Elektrische SchnittstelleKabel anzapfen：12×0.14mm²
Verbindung：M23，12 pin
Mechanische parameter
Einen frankie——
MaterialsShell：AL；Frank：AL；Achsenführung: Edelstahl
GewichtEtwa 1300g
Anti-VibrationIEC 68-2-6；100m/s² 10…2000HZ
ÜberspannungsabdrückungIEC 68-2-27；200m/s² 3ms
Umgebungsbedingungen
Betriebstemperatur﹣40…+85℃
Lagertemperatur﹣40…+85℃
SchutzklasseIP65

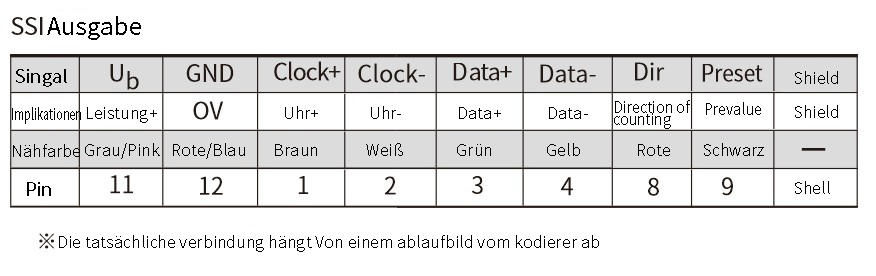

Schaltplan
