FD100.20-58X02

FD100.20-58X02

Absolutwerthalbleerer wellenencoder FD100.20-58X02 kann im servomotorfeld, aufzugsfeld, Industrieroboterbereich, Industrieautomationssteuerungslinienfeld usw. verwendet werden.

Für eine detaillierte produktauswahl kontaktieren sie uns bitte  Rückgabe
Produkteigenschaften Technical data Form & Verdrahtung Downloads Zubehör
Funktion & Features

Absolutwert halbleerer wellengeber, single turn und multi turn optionen

Kompakter hochleistungs-encoder mit außendurchmesser von 58mm

Signalausgangsmodus ist SSI-ausgang

Der durchmesser der halb leeren wellenhülse ist 10mm, 12mm und 15mm

Auflösung bis zu 30 Bit

Kurzschlussschutz, Überspannungsschutz

Eckwerte
Außendurchmesser58mm
Achse und durchmesser10mm，12mm，15mm
Höchstdrehzahl12000 r
Take krönung——
Anlaufmoment＜3Ncm
Moment der konditionierung＜45gcm2
Elektrische parameter
Stromversorgung5…30VDC
Ausgabe singalSSI
AusgabetypRS422
AusgabecodeBinär/Graucode
Arbeitsstrom＜40mA
Maximale AuflösungSingle turn 16 bits（65536）
Anzahl der Drehungen 14 bits（16384）
Ausgangsfrequenz0.1…2MBit/s
ZählrichtungDie Zählrichtung kann über das Eingangssignal
gesteuert werden
Null Bit VoreinstellungNull Bits können über das Eingangssignal
voreingestellt werden
Elektrische SchnittstelleKabel anzapfen：12×0.14mm²
Verbindung：M23，12 pin
Mechanische parameter
Einen frankie——
MaterialsShell：AL；Frank：AL；Achsenführung: Edelstahl
GewichtEtwa 460g
Anti-VibrationIEC 68-2-6；100m/s² 10…2000HZ
ÜberspannungsabdrückungIEC 68-2-27；200m/s² 3ms
Umgebungsbedingungen
Betriebstemperatur﹣40…+85℃
Lagertemperatur﹣40…+85℃
SchutzklasseIP65

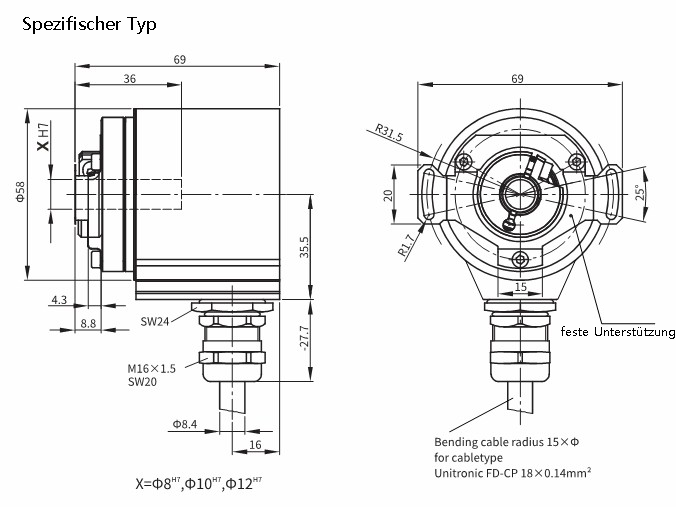

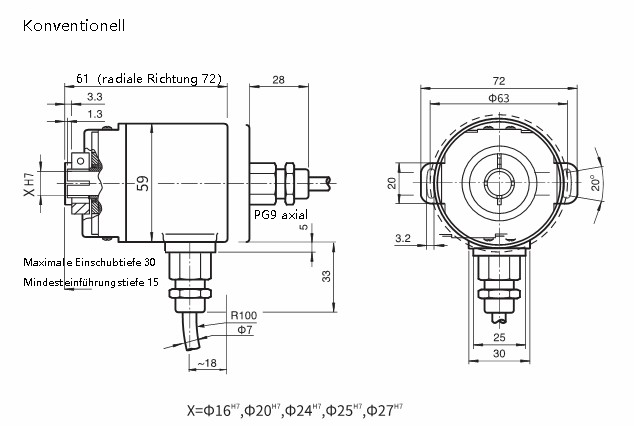

Außenabmessungen

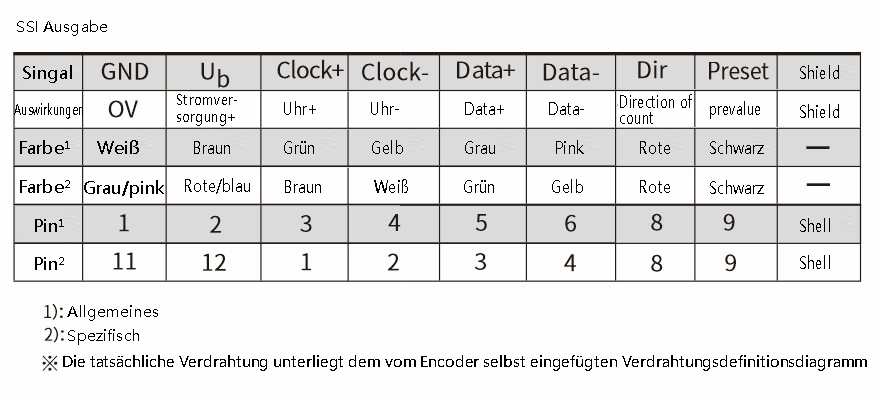

Schaltplan





Broschüren
Handbücher
CAD/CAE
Zertifikat
