FD-L150T

FD-L150T

FD-L150T der Laser-entfernungssensor wurde speziell für feste oder sich bewegende objekte zur abstandsmessung entwickelt.
Modellbeispiel: FD-L150T-C1P2M.*

Für eine detaillierte produktauswahl kontaktieren sie uns bitte  Rückgabe
Funktion & Features

Mit kühlender schutzhülle

Der messbereich ist groß, der abstand von der oberfläche natürlicher objekte kann 30m erreichen, und der reflektor kann 150m erreichen

Die verwendung von sichtbarem laserstrahl, einfach auf das gemessene objekt zu zielen

Echtzeitanzeige des aktuell gemessenen entfernungswertes

Betriebsspannungsbereich von 10V...30V

Programmierbarer schaltausgang und analogausgang

Alarmabstandsbereich einstellbar

Kann sich an schlechtes arbeitsumfeld anpassen

Es kann die position aller arten von sich bewegenden objekten messen, insbesondere auf der strecke, wie kräne und schienenförderer

Es kann die länge, breite, dicke und position verschiedener platten wie stahlplatte, mittlere platte, gummiplatte usw. messen

Kann verschiedene behälter, große tanks in schüttgut, flüssigen, korrosionsbeständigen materialien, die genaue position von strahlungsobjekten messen

Eckwerte
Messbereich 0.1…30m,natürliche oberfläche
Abhängig von der reflexion des objekts
gemessen werden, bis zu 150m oder mehr
Messgenauigkeit ±2mm,weiße oberfläche
Mehr als 30m ,±3mm
Auflösungsverhältnis 0.1mm
Wiederholbarkeit ±0.5mm
Messzeit 0.24…6s,messeinrichtung oder automatik
Messmodus DT-befehl 0.1 s (10Hz)
weiße oberfläche DW-Befehl 20ms(50Hz)
DX-befehl mit weißer Oberfläche (nur 50Hz-
sensor)
Laserklasse Klasse 2
Messung des Lasers Welle 650nm (rot), divergenzwinkel
0.6mrad,P≤1mW
Laserdivergenzwinkel 0.6mrad
Laserwinkelfehler <1°
Elektrische parameter
Stromversorgung 10…30VDC
Macht Im standby< 0,4 W, beim messen< 1.5 W ,
Heizungsaktivierung<24W (nur heizung)
Datenschnittstelle RS232 / RS422 optuonal, Baudrate 9600,
ASCII-Format 8n1
Digitaler ausgang Hohe Pegel, programmierbare
schaltmengenausgabe (mittelpunkt und
hysteresebereich),mit last 0,5A,HIGH=UB-
2V,LOW<2V
Analoger ausgang 4…20mA
Trigger-eingangStufe 3 auslösen...24V, Pulsbreite > 1ms,
startzeit der messung: 5ms + trigger-verzö
gerung, trigger-steigung und verzögerung
können eingestellt werden (0...9999 ms)
EMCEN61326-1
Mechanische parameter
Materialien Aluminiumgehäuse
Stoßfestigkeit 10g/6ms,DIN ISO 9022-3-31-01-1
Verbinder 15-poliger stecker
Berandungsmaßnahme 357×254×75mm(L×W×H)
Gewicht 1.9Kg
Umgebungsbedingungen
Betriebstemperatur ﹣10…+80℃(verwenden sie wasserkühlung
über 50℃)
Lagertemperatur ﹣20…+70℃
Durchschnitt 30000 h,betriebstemperatur 25℃
Die kühlparameter Luftkühlung + luftspülung, wasserkühlung +
cluftspülung
Luftdruck 5…15PSI;fluss:28…140L/min
Wasserdruck 5…10PSI;fluss:0.2…0.3L/min
Schutzklasse IP67

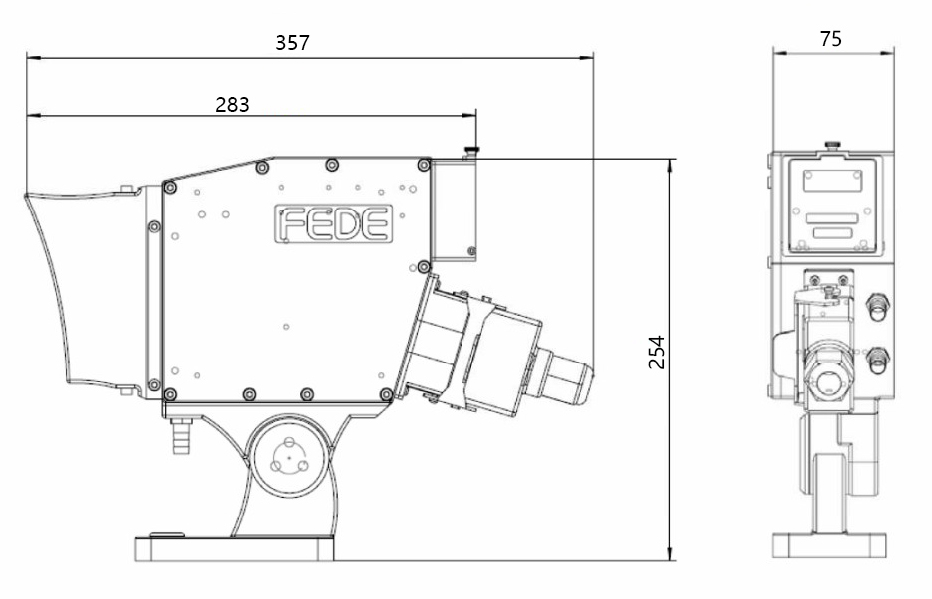

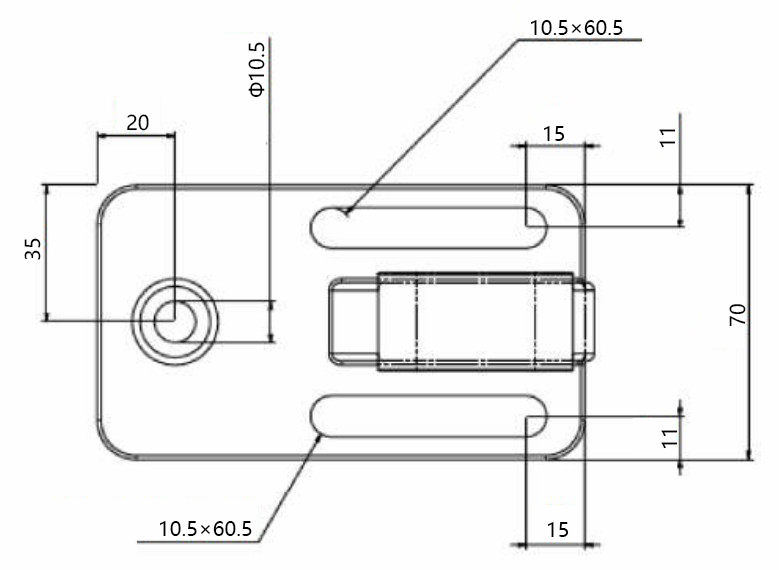

Außenabmessungen

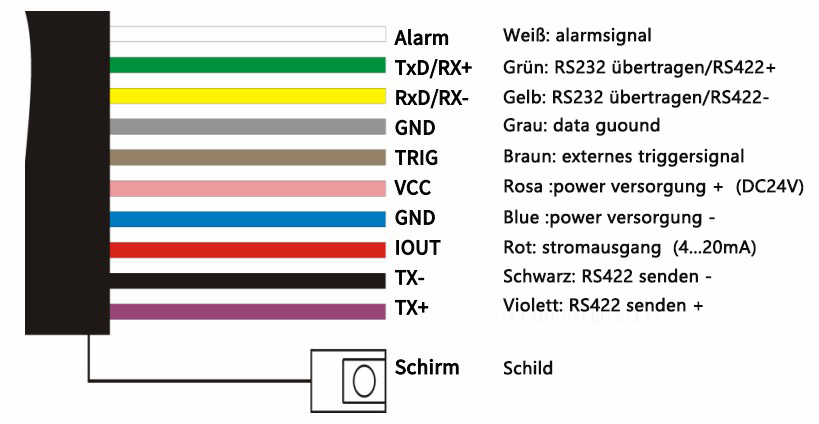

Schaltplan
