FD100.20-8061X11

FD100.20-8061X11

Der absolutwert-hohlwellengeber FD100.20-8061X11 kann im servomotorfeld,im aufzugsbereich,im Industrieroboterbereich, im Industrie automationssteuerlinienbereich usw. verwendet werden.

Für eine detaillierte produktauswahl kontaktieren sie uns bitte  Rückgabe
Produkteigenschaften Technical data Form & Verdrahtung Downloads Zubehör
Funktion & Features

Absolutwert-hohlwellengeber, hochleistungs-drehgeber mit quadratischer umrissgröße für einzelkreis und mehrkreis, größe 80 × 61mm

Der signalausgang Modus ist PROFIBUS ausgang

Auflösung bis zu 30 bit

Kurzschlussschutz, Überspannungsschutz

Eckwerte
Außendurchmesser80mm×61mm
Durchmesser der Wellenhülse16mm，20mm，24mm，25mm
Höchstdrehzahl3000 r
Take krönung——
Anlaufmoment＜8Ncm
Moment der konditionierung＜60gcm2
Elektrische parameter
Stromversorgung10…30VDC
Ausgabe singalProfibus
AusgabetypRS485
AusgabecodeBinär/Graucode
Arbeitsstrom＜40mA
Maximale AuflösungSingle turn 13 bits（8192）
Anzahl der Drehungen 17 bits（131072）
Ausgangsfrequenz9.6KBit…12MBit/s
ZählrichtungProgrammierbare Einstellung
Null Bit VoreinstellungProgrammierbare Einstellung

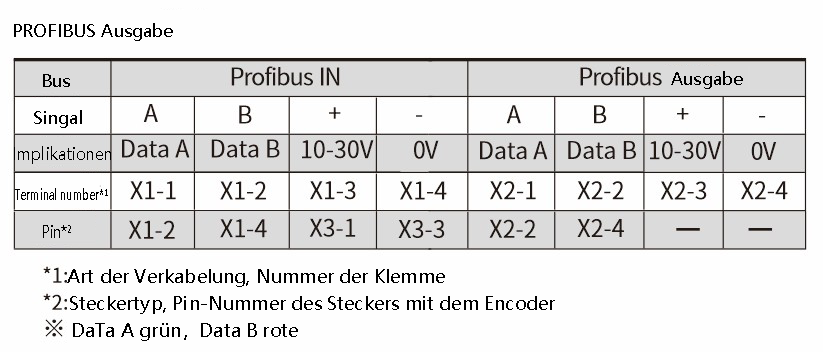

Elektrische SchnittstelleKabeltyp: spezielles Profibuskabel und 2×
0,3mm² Netzkabel
Verbindung: M12(5 pin)+M12(5 hole)+M8 (4 pin)
Mechanische parameter
Einen frankie——
MaterialsShell：AL；Frank：AL；Achshülse: Edelstahl
GewichtEtwa 1300g
Anti-VibrationIEC 68-2-6；100m/s² 10…2000HZ
ÜberspannungsabdrückungIEC 68-2-27；200m/s² 3ms
Umgebungsbedingungen
Betriebstemperatur﹣40…+85℃
Lagertemperatur﹣40…+85℃
SchutzklasseIP65

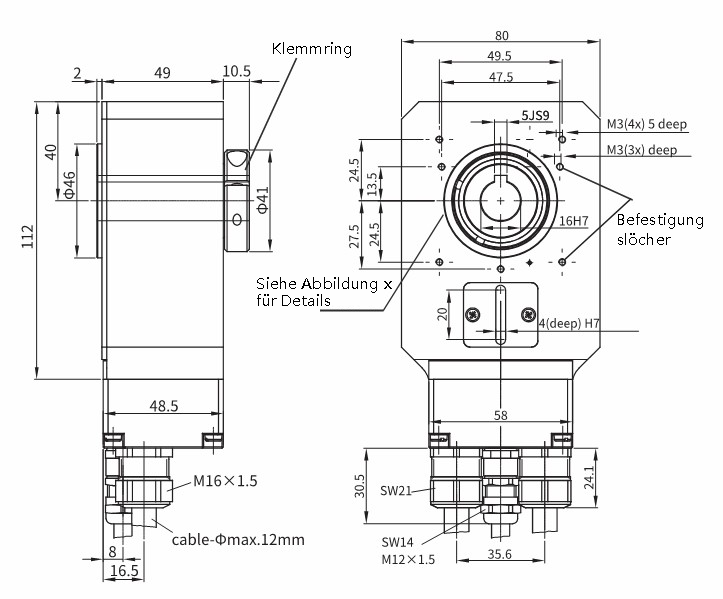

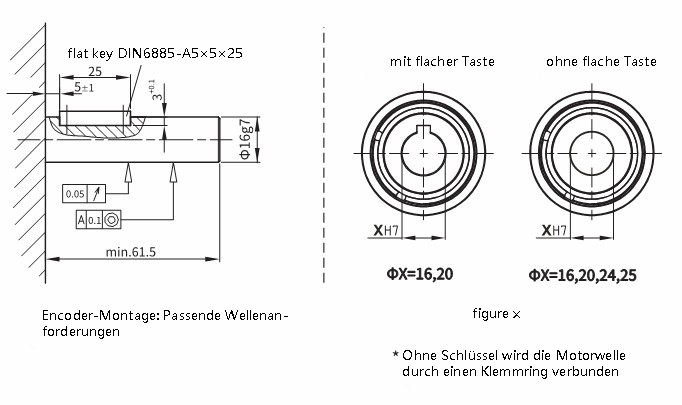

Außenabmessungen
