FD100.20-58X20

FD100.20-58X20

Der absolutwert-vollwellencoder FD100.20-58X20 kann im servomotorfeld,im aufzugsbereich,im Industrieroboterbereich, im Industrieautomationssteuerlinienbereich usw. verwendet werden.

Für eine detaillierte produktauswahl kontaktieren sie uns bitte  Rückgabe
Produkteigenschaften Technical data Form & Verdrahtung Downloads Zubehör
Funktion & Features

Vollwellencoder mit absolutem wert, single turn und multi turn optionen

Hochleistungs-drehgeber mit allgemeinen gesamtabmessungen, mit außendurchmesser von 58mm

Der signalausgang Modus ist CANopen ausgang

Auflösung bis zu 32 bit

Kurzschlussschutz, Überspannungsschutz

Eckwerte
Außendurchmesser58mm
Achsdurchmesser6mm，10mm，12mm
Höchstdrehzahl12000 r
Take krönungAxial/radial：40N/110N
Anlaufmoment＜3Ncm
Moment der konditionierung＜30gcm2
Elektrische parameter
Stromversorgung10…30VDC
Ausgabe singalCANopen
AusgabetypRS485
AusgabecodeBinär/Graucode
Arbeitsstrom＜350mA
Maximale AuflösungSingle turn 16 bits（65536）
Anzahl der Drehungen 16 bits（65536）
Ausgangsfrequenz20KBit…1MBit/s
ZählrichtungProgrammierbare Einstellung
Null Bit VoreinstellungProgrammierbare Einstellung
Elektrische SchnittstelleKabeltyp: spezielles Profibuskabel und 2×
0,3mm² Netzkabel
Verbindung: M12(5 pin)+M12(5 hole)+M8 (4 pin)
Mechanische parameter
Einen frankieClamping flange/synchronous flange
MaterialsShell：AL；Frank：AL；Achse: Edelstahl
GewichtEtwa 520g
Anti-VibrationIEC 68-2-6；100m/s² 10…2000HZ
ÜberspannungsabdrückungIEC 68-2-27；200m/s² 3ms
Umgebungsbedingungen
Betriebstemperatur﹣40…+80℃
Lagertemperatur﹣40…+85℃
SchutzklasseIP65 / IP67

Außenabmessungen

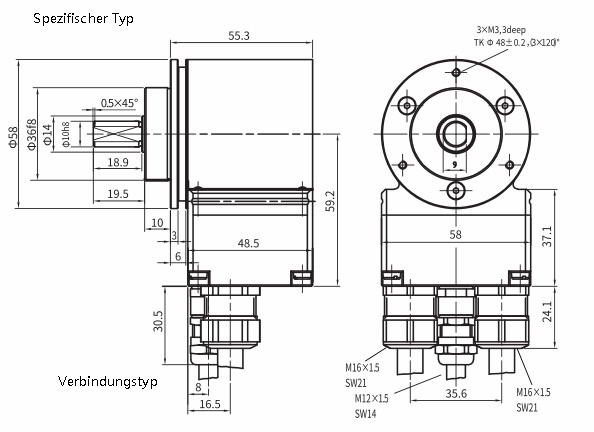

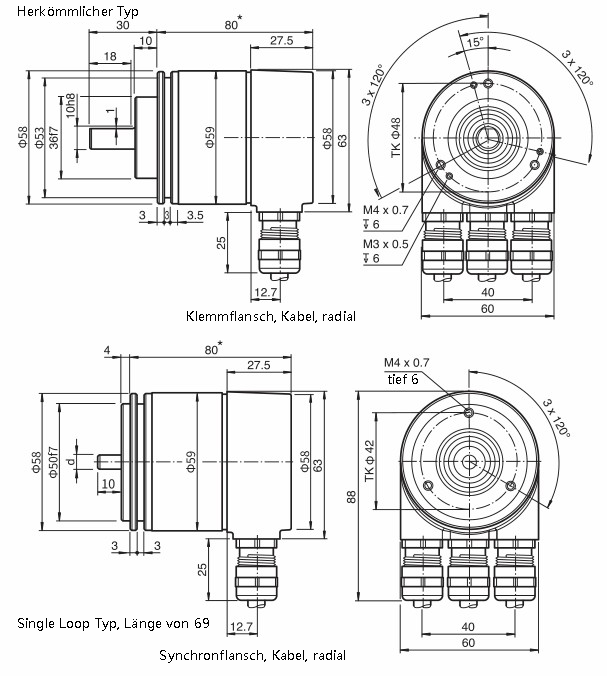

FD100.20-58X20特定型尺寸图 ~德.png

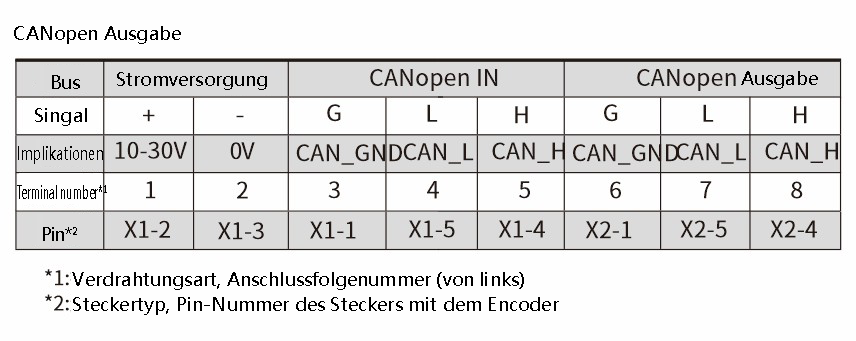

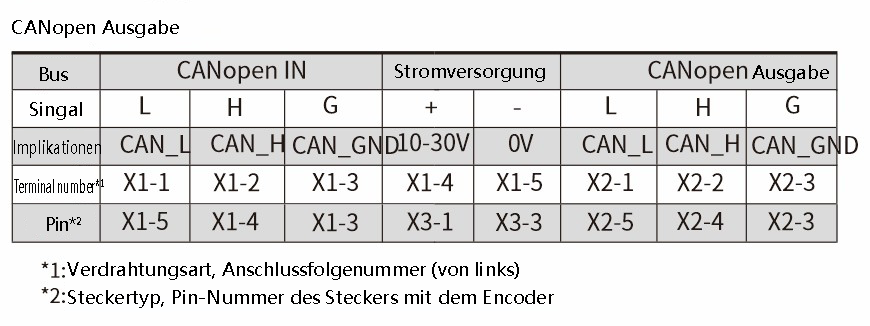

Schaltplan
