FD100.20-58X30

Der absolutwert-vollwellencoder FD100.20-58X30 kann im servomotorfeld,im aufzugsbereich,im Industrieroboterbereich, im Industrieautomationssteuerlinienbereich usw. verwendet werden.

Für eine detaillierte produktauswahl kontaktieren sie uns bitte Rückgabe

Produkteigenschaften Technical data Form & Verdrahtung Downloads Zubehör

Funktion & Features

Vollwellencoder mit absolutem wert, single turn und multi turn optionen

Hochleistungs-drehgeber mit allgemeinen gesamtabmessungen, mit außendurchmesser von 58mm

Der signalausgang Modus ist EtherNET/IP ausgang

Auflösung bis zu 32 bit

Kurzschlussschutz, Überspannungsschutz

Eckwerte

Außendurchmesser58mm

Achsdurchmesser6mm，10mm，12mm

Höchstdrehzahl12000 r

Take krönungAxial/radial：40N/110N

Anlaufmoment＜3Ncm

Moment der konditionierung＜30gcm2

Elektrische parameter

Stromversorgung10…30VDC

Ausgabe singalEtherNET

AusgabetypIndustrial Ethernet

AusgabecodeBinär

Arbeitsstrom＜350mA

Maximale AuflösungSingle turn 16 bits（65536）
Anzahl der Drehungen 16 bits（65536）

Ausgangsfrequenz10MBit…100MBit/s

ZählrichtungProgrammierbare Einstellung

Null Bit VoreinstellungProgrammierbare Einstellung

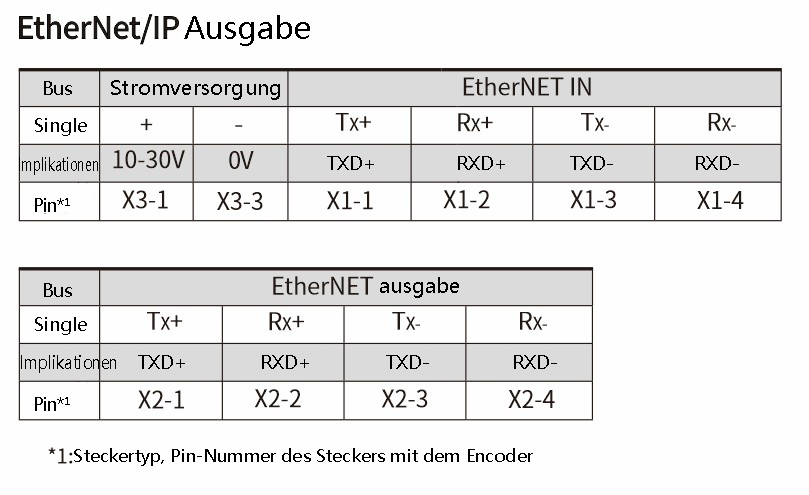

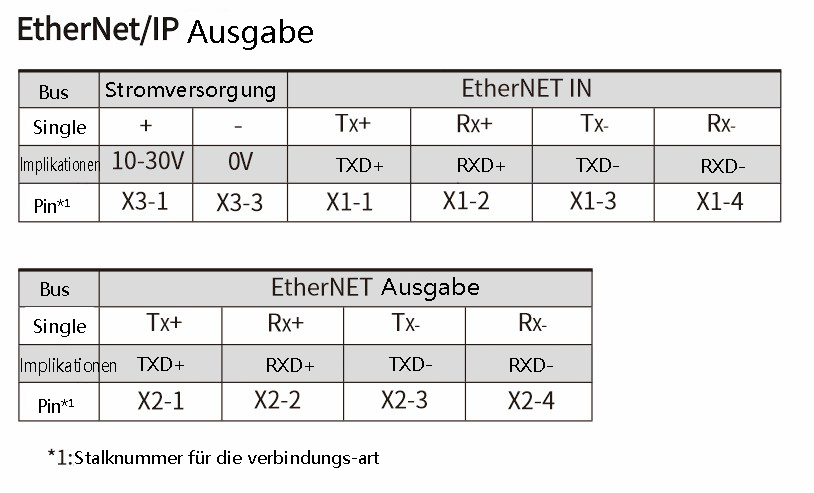

Elektrische SchnittstelleVerdrahtungsart: 5 Arten von
Netzwerkkommunikationskabeln und 2×0,3mm²
Stromkabel
Verbindung:M12(4 hole)+M12(4 hole)+
M12(4 pin)

Mechanische parameter

Einen frankieSpannflansch/Synchronflansch

MaterialsShell：AL；Frank：AL；Achse: Edelstahl

GewichtEtwa 520g

Anti-VibrationIEC 68-2-6；100m/s² 10…2000HZ

ÜberspannungsabdrückungIEC 68-2-27；200m/s² 3ms

Umgebungsbedingungen

Betriebstemperatur﹣40…+80℃

Lagertemperatur﹣40…+85℃

SchutzklasseIP65 / IP67

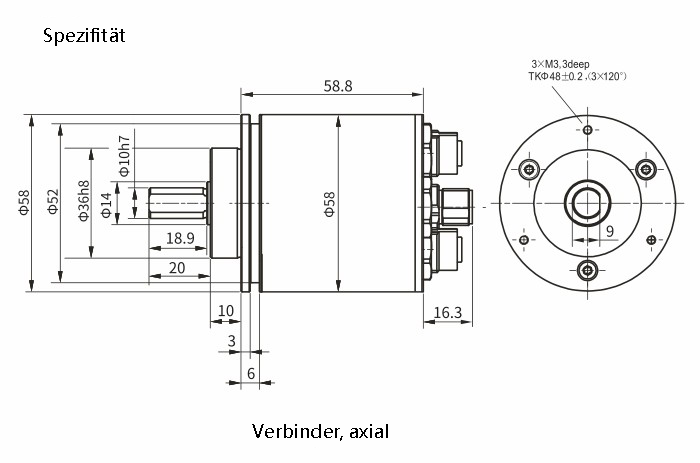

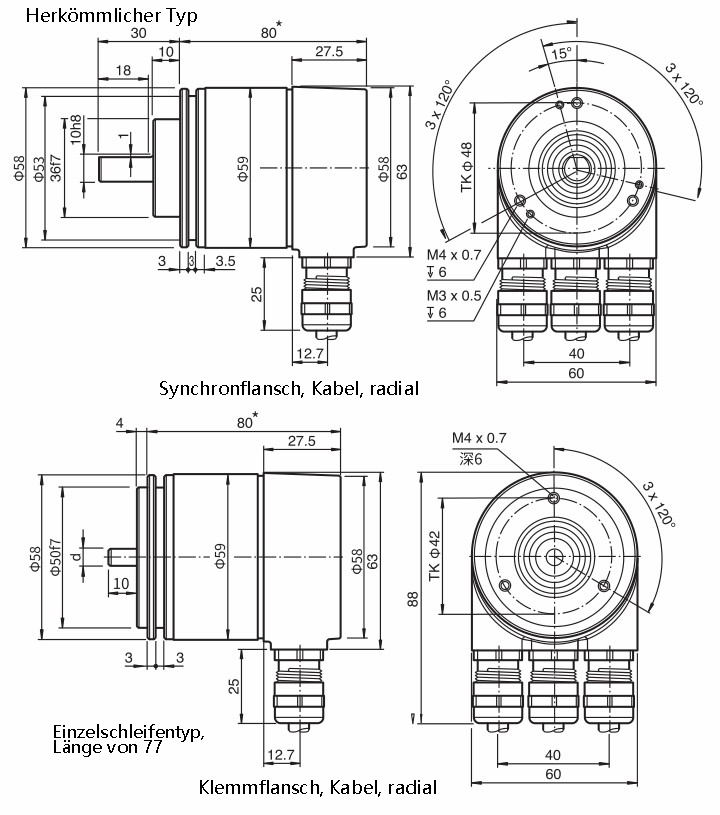

Außenabmessungen
