FD100.20-38X40

FD100.20-38X40

Der absolutwert-vollwellencoder FD100.20-38X40 kann im servomotorfeld, im aufzugsbereich,im Industrieroboterbereich, im Industrieautomationssteuerlinienbereich usw. verwendet werden.

Für eine detaillierte produktauswahl kontaktieren sie uns bitte  Rückgabe
Produkteigenschaften Technical data Form & Verdrahtung Downloads Zubehör
Funktion & Features

Absolutwert-drehgeber mit vollwelle

Sehr kleines gesamtmaß mit außendurchmesser von 38mm, geeignet für engen bauraum

Paralleles ausgangssignal, bis zu 8 Bit

Signalausgangsmodus PNP oder NPN optional

Plastikcodescheibe wird angenommen, bessere skalierbarkeit der temperatur

Kurzschlussschutz

Eckwerte
Außendurchmesser38mm
Durchmesser der Wellenhülse6mm
Höchstdrehzahl3000 r
Take krönungAxial/radial：30N/20N
Anlaufmoment＜1Ncm
Moment der konditionierung＜30gcm2
Elektrische parameter
Stromversorgung10…30VDC
Ausgabe singalPNP oder NPN
AusgabetypOffener Kollektor-Ausgang
AusgabecodeGray code
Arbeitsstrom30mA
Max resolution8 bits（256）
Ausgangsfrequenz30KHz
ZählrichtungDas Standardmodell ist die Erhöhung des Zä
hlwerts bei positiver Rotation (im Uhrzeigersinn
ist die positive Rotation von der
Achsenseite). Wenn die Erhöhung rückwärts benö
tigt wird, geben Sie dies bitte bei der
Bestellung an
Elektrische SchnittstelleKabel anzapfen：13×0.08mm²
Mechanische parameter
Einen frankieSpannflansch
MaterialsShell：AL；Frank：AL；Achse: Edelstahl
GewichtEtwa 150g
Anti-VibrationIEC 68-2-6；100m/s² 10…2000HZ
ÜberspannungsabdrückungIEC 68-2-27；200m/s² 3ms
Umgebungsbedingungen
Betriebstemperatur﹣20…+75℃
Lagertemperatur﹣25…+85℃
SchutzklasseIP50

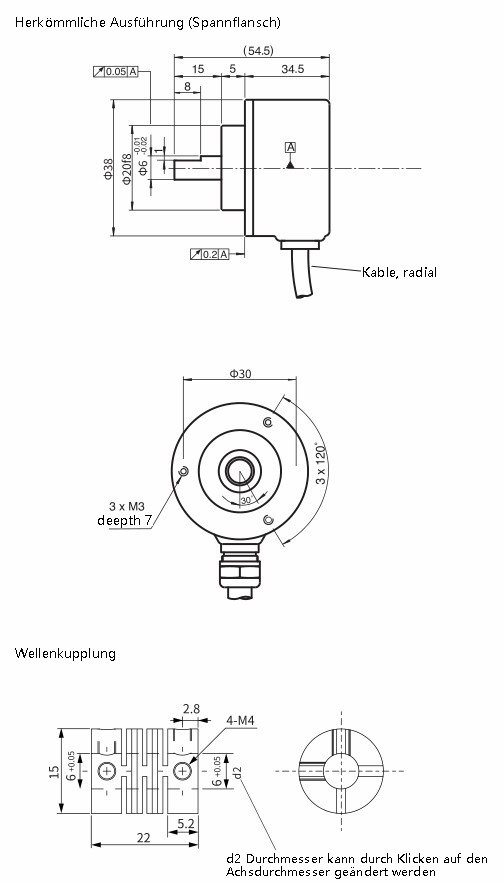

Außenabmessungen

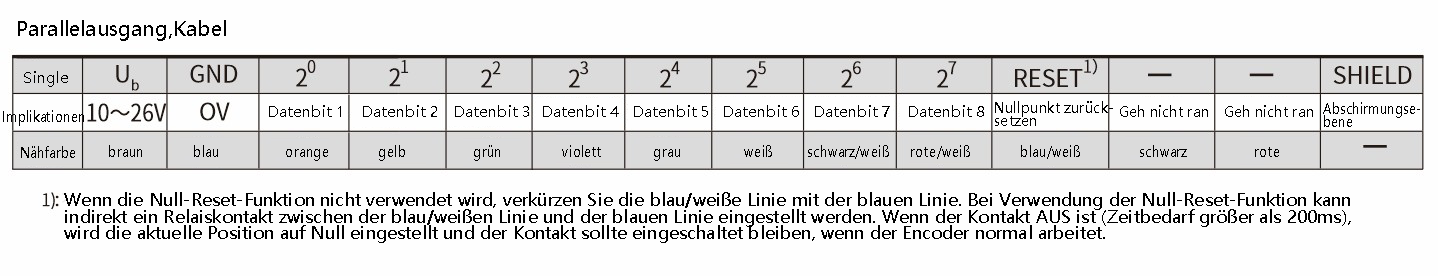

Schaltplan
