FD100.20-58X40

FD100.20-58X40

Der absolutwert-vollwellencoder FD100.20-58X40 kann im servomotorfeld,im aufzugsbereich,im Industrieroboterbereich, im Industrieautomationssteuerlinienbereich usw. verwendet werden.

Für eine detaillierte produktauswahl kontaktieren sie uns bitte  Rückgabe
Produkteigenschaften Technical data Form & Verdrahtung Downloads Zubehör
Funktion & Features

Vollwellencoder mit absolutem wert, single turn und multi turn optionen

Allgemeines gesamtmaß, mit einem außendurchmesser von 58mm, geeignet für die meisten Installationsgelegenheiten

Paralleles ausgangssignal, bis zu 29 Bit

Der signalausgang modus ist push-pull ausgang

Binärcode und graucode optional

Kurzschlussschutz, Überspannungsschutz

Eckwerte
Außendurchmesser58mm
Durchmesser der Wellenhülse6mm，10mm
Höchstdrehzahl12000 r
Take krönungAxial/radial：40N/110N
Anlaufmoment＜3Ncm
Moment der konditionierung＜45gcm2
Elektrische parameter
Stromversorgung5…30VDC
Ausgabe singalPush-pull, parallel
AusgabecodeBinär/Graucode
Arbeitsstrom150mA
Max resolutionEine Drehung 13 bits(8192); 16 bits(65536)
（Spezifisch fakultativ）Cycles 12 bits（4096）
Ausgangsfrequenz400KHz
ZählrichtungDie Zählrichtung kann über das Eingangssignal
gesteuert werden
Null Bit VoreinstellungNull Bits können über das Eingangssignal
voreingestellt werden
Elektrische SchnittstelleKabeltyp: 24×0.18mm² Kabel (eine Umdrehung)
30×0.18mm² Kabel (Zyklen) (Allgemein
optional)
Verbindung：M23（19 pin），one turn
M27(26 pin),Zyklen (Allgemein optional) Für
bestimmte Typen wenden Sie sich bitte an
den Hersteller
Mechanische parameter
Einen frankieSpannflansch/Synchronflansch
MaterialsShell：AL；Frank：AL；Achse: Edelstahl
GewichtEtwa 460g
Anti-VibrationIEC 68-2-6；100m/s² 10…2000HZ
ÜberspannungsabdrückungIEC 68-2-27；200m/s² 3ms
Umgebungsbedingungen
Betriebstemperatur﹣40…+80℃
Lagertemperatur﹣40…+85℃
SchutzklasseIP65 / IP67

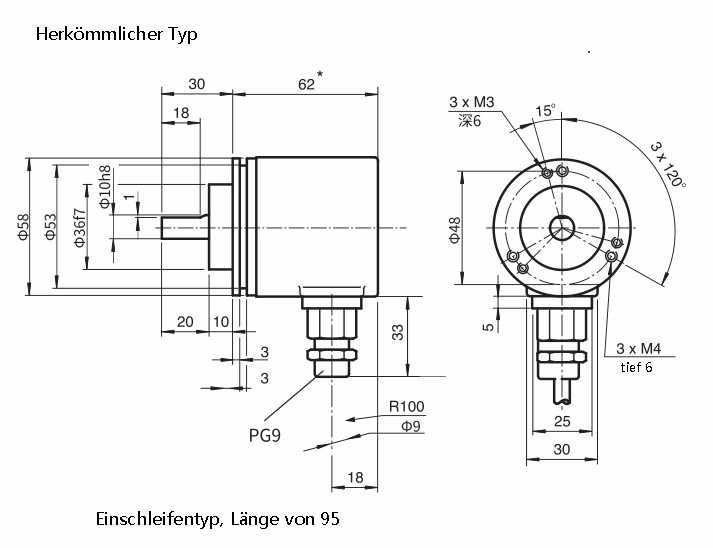

Außenabmessungen

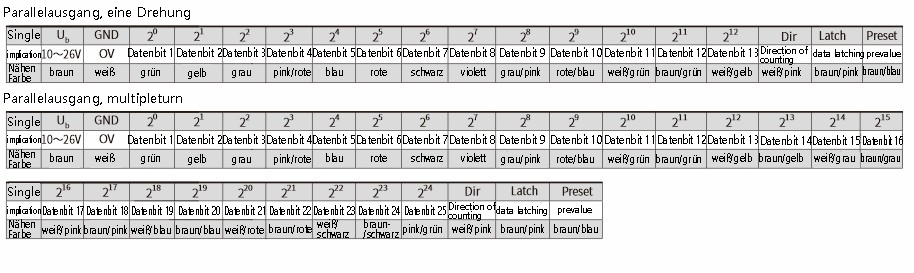

Schaltplan





Broschüren
Handbücher
CAD/CAE
Zertifikat
