FD100.20-58X41

FD100.20-58X41

Der absolutwert-hohlwellengeber FD100.20-58X41 kann im servomotorfeld,im aufzugsbereich,im Industrieroboterbereich, im Industrieautomationssteuerlinienbereich usw. verwendet werden.

Für eine detaillierte produktauswahl kontaktieren sie uns bitte  Rückgabe
Produkteigenschaften Technical data Form & Verdrahtung Downloads Zubehör
Funktion & Features

Absolutwert-hohlwellengeber, single turn und multi turn optionen

Allgemeines gesamtmaß, mit einem außendurchmesser von 58mm, geeignet für die meisten Installationsgelegenheiten

Paralleles ausgangssignal, bis zu 29 bit

Der signalausgang modus ist push-pull ausgang

Binärcode und graucode optional

Kurzschlussschutz, Überspannungsschutz

Eckwerte
Außendurchmesser58mm
Durchmesser der Wellenhülse6mm，8mm，10mm，12mm
Höchstdrehzahl12000 r
Take krönung——
Anlaufmoment＜3Ncm
Moment der konditionierung＜30gcm2
Elektrische parameter
Stromversorgung5…30VDC
Ausgabe singalPush-pull, parallel
AusgabecodeBinär/Graucode
Arbeitsstrom150mA
Max resolution16 bits（65536）
Ausgangsfrequenz400KHz
ZählrichtungDie Zählrichtung kann über das Eingangssignal
gesteuert werden
Null Bit VoreinstellungNull Bits können über das Eingangssignal
voreingestellt werden
Elektrische SchnittstelleKabeltyp: 24×0.18mm² Kabel (eine Umdrehung)
Verbindung:M27(25 pin),one turn
Mechanische parameter
Einen frankieSpannflansch/Synchronflansch
MaterialsShell：AL；Frank：AL；Achshülse: Edelstahl
GewichtEtwa 520g
Anti-VibrationIEC 68-2-6；100m/s² 10…2000HZ
ÜberspannungsabdrückungIEC 68-2-27；200m/s² 3ms
Umgebungsbedingungen
Betriebstemperatur﹣40…+80℃
Lagertemperatur﹣40…+85℃
SchutzklasseIP54 / IP65

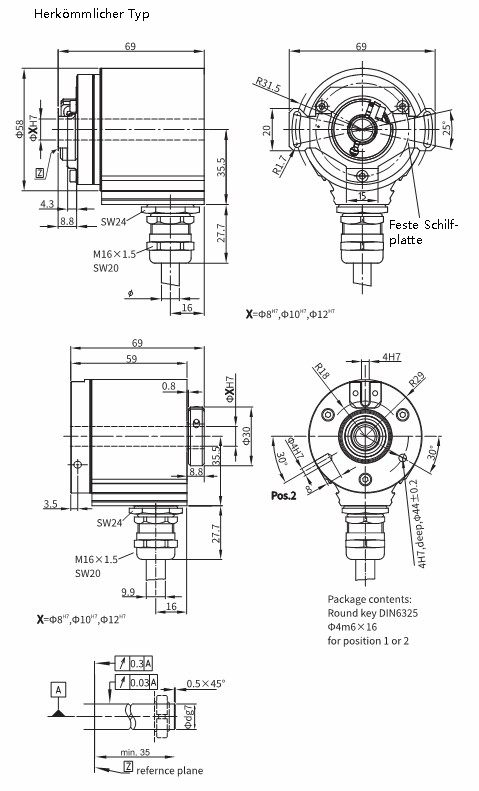

Außenabmessungen

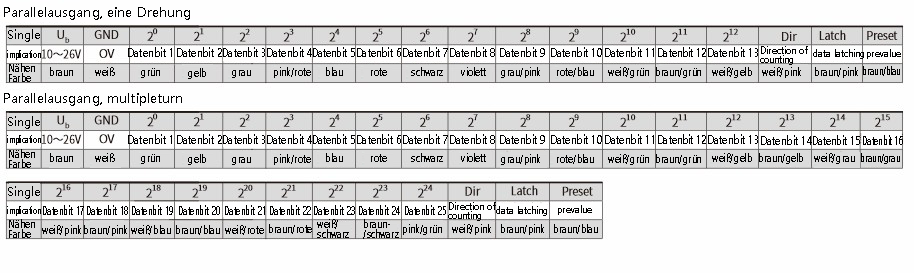

Schaltplan
