FD100.20-58X42

FD100.20-58X42

Absolutwerthalbleerer wellenencoder FD100.20-58X42 kann im servomotorfeld, aufzugsfeld,Industrieroboterbereich, Industrieautomationssteuerungslinienfeld usw. verwendet werden.

Für eine detaillierte produktauswahl kontaktieren sie uns bitte  Rückgabe
Produkteigenschaften Technical data Form & Verdrahtung Downloads Zubehör
Funktion & Features

Absolutwert halbleerer wellengeber, single turn und multi turn optionen

Allgemeines gesamtmaß, mit einem außendurchmesser von 58mm, geeignet für die meisten Installationsgelegenheiten

Paralleles ausgangssignal, bis zu 29 bit

Der signalausgang modus ist push-pull ausgang

Binärcode und Graucode optional

Kurzschlussschutz, Überspannungsschutz

Eckwerte
Außendurchmesser58mm
Durchmesser der Halbluftbuchse6mm，8mm，10mm，12mm
Höchstdrehzahl12000 r
Take krönung——
Anlaufmoment＜3Ncm
Moment der konditionierung＜45gcm2
Elektrische parameter
Stromversorgung5…30VDC
Ausgabe singalPush-pull, parallel
AusgabecodeBinär/Graucode
Arbeitsstrom150mA
Max resolutionEine Drehung 13-Bit(8192)；16-Bit (65536)
Optional für spezifische Zwecke Zyklen
12-Bit(4096)
Ausgangsfrequenz400KHz
ZählrichtungDie Zählrichtung kann über das Eingangssignal
gesteuert werden
Null Bit VoreinstellungNull Bits können über das Eingangssignal
voreingestellt werden
Elektrische SchnittstelleArt der Verkabelung: 24×0.18mm² kable(eine
Drehung）30×0.18mm² kable(multiple
turn) (Allgemein optional)
Verbindung：M23（19 pin），M27(26 Pin),
(Mehrfachdrehung) (Allgemein optional) Für
bestimmte Typen wenden Sie sich bitte an
den Hersteller
Mechanische parameter
Einen frankie——
MaterialsShell：AL；Frank：AL；Achshülse: Edelstahl
GewichtEtwa 460g
Anti-VibrationIEC 68-2-6；100m/s² 10…2000HZ
ÜberspannungsabdrückungIEC 68-2-27；200m/s² 3ms
Umgebungsbedingungen
Betriebstemperatur﹣40…+80℃
Lagertemperatur﹣40…+85℃
SchutzklasseIP65 / IP67

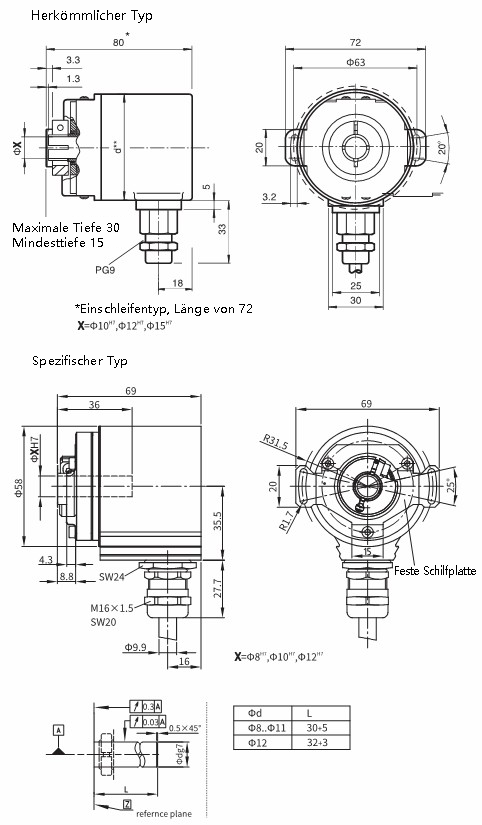

Außenabmessungen

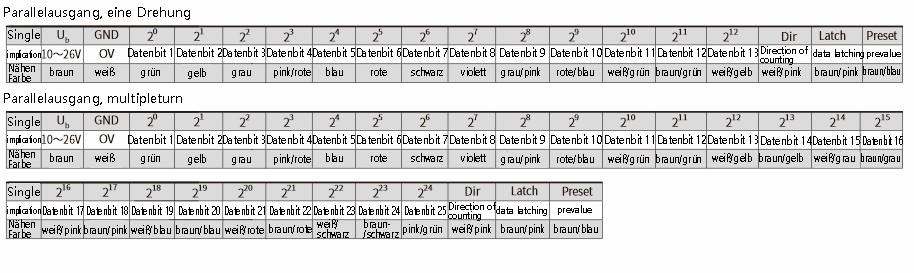

Schaltplan
