FD100.20-58X50

FD100.20-58X50

FD100.20-58X50 absolutwert vollwellencoder,es kann im servomotorfeld, aufzugsfeld, Industrieroboterbereich, Industrieautomationssteuerungslinienfeld verwendet werden,etc

Für eine detaillierte produktauswahl kontaktieren sie uns bitte  Rückgabe
Produkteigenschaften Technical data Form & Verdrahtung Downloads Zubehör
Funktion & Features

Vollwellencoder mit absolutem wert, single turn und multi turn optionen

Allgemeines gesamtmaß, mit einem außendurchmesser von 58mm, geeignet für die meisten Installationsgelegenheiten

Als schnittstellenausgabe

Binärcode und graucode programmierbar

Kurzschlussschutz, Überspannungsschutz

Eckwerte
Außendurchmesser58mm
Wellendurchmesser6mm，10mm
Höchstdrehzahl12000 r
Take krönungAxial/radial：40N / 110N
Anlaufmoment＜3Ncm
Moment der konditionierung＜45gcm2
Elektrische parameter
Stromversorgung29.5…31.6VDC
Ausgabe singalAS-interface
AusgabecodeBinär/Graucode
Arbeitsstrom150mA
Maximale AuflösungEin Dreh 13 bits（8192）；Cycles 13 bits（8192）
Ausgangsfrequenz160KHz
ZählrichtungDie Zählrichtung kann über das Eingangssignal
gesteuert werden
Null Bit VoreinstellungNull Bits können über das Eingangssignal
voreingestellt werden
Elektrische SchnittstelleVerbinder：M12（4 pin）
Mechanische parameter
Einen frankieFrank festklemmen / Synchronflansch
MaterialsShell：AL；Frank：AL；Achse: Edelstahl
GewichtEtwa 460g
Anti-VibrationIEC 68-2-6；100m/s² 10…2000HZ
ÜberspannungsabdrückungIEC 68-2-27；200m/s² 3ms
Umgebungsbedingungen
Betriebstemperatur﹣20…+70℃
Lagertemperatur﹣40…+85℃
SchutzklasseIP65 / IP67

Außenabmessungen

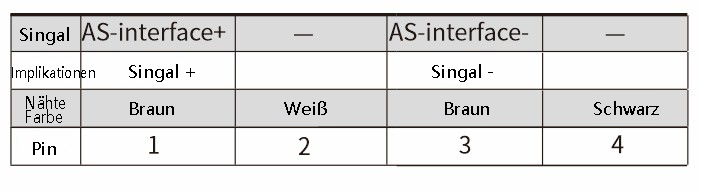

Schaltplan





Broschüren
Handbücher
CAD/CAE
Zertifikat
