FD100.30-58X0

FD100.30-58X0

FD100.30-58X0 hochleistungs-Inkremental-vollwellen-encoder, geeignet für die schwerindustrie wie stahlwerke und Hebezeuge.

Für eine detaillierte produktauswahl kontaktieren sie uns bitte  Rückgabe
Produkteigenschaften Technical data Form & Verdrahtung Downloads Zubehör
Funktion & Features

Hochleistungs-drehgeber mit allgemeinen abmessungen, außendurchmesser von 58mm

Maximale axiale last: axial 480N / radial 400N

Der signalausgangsmodus ist push-pull-ausgang und RS422

Die schutzstufe ist IP67

Die maximale Betriebstemperatur kann 110°C erreichen

Eckwerte
Außendurchmesser58mm
Wellendurchmesser8mm，10mm，12mm
Höchstdrehzahl6000 r
Take krönungAxial/radial：480N / 400N
Anlaufmoment＜4Ncm
Moment der konditionierung＜35gcm2
Elektrische parameter
Stromversorgung10…30VDC；5VDC
Ausgabe singal10…30VDC：push-pull；5VDC：RS422
ArbeitsstromPush-pull：30mA；RS422：20mA
Entschließung100，300，360，500，512，1000，1024，1200，
1500，1800，2048，2500，3600，4096，
5000
AusgangsfrequenzMax 300KHz
Elektrische SchnittstelleKabelanschluss：12×0.08mm²，1m
Verbinder：M23，12 pin
Mechanische parameter
Einen frankieSpannflansch / Synchronflansch
MaterialsShell：AL；Frank：AL；Welle: Edelstahl
GewichtEtwa 560g
Anti-VibrationIEC 68-2-6；300m/s² 10…2000HZ
ÜberspannungsabdrückungIEC 68-2-27；600m/s² 3ms
Umgebungsbedingungen
Betriebstemperatur﹣40…+80℃（Optional +110℃）
Lagertemperatur﹣40…+85℃
SchutzklasseIP67

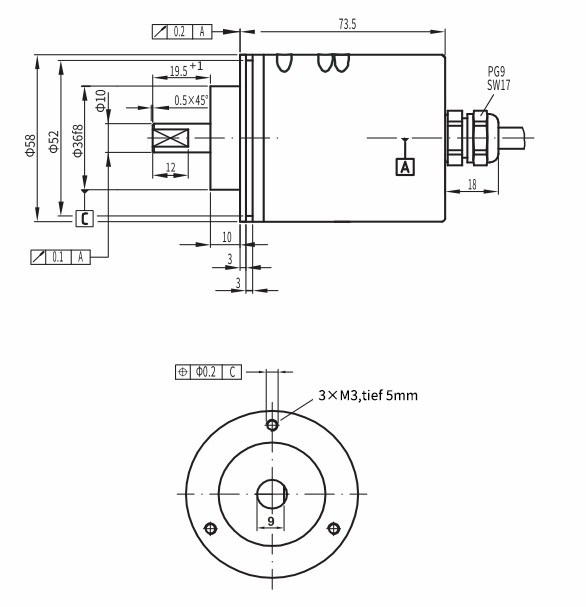

Außenabmessungen

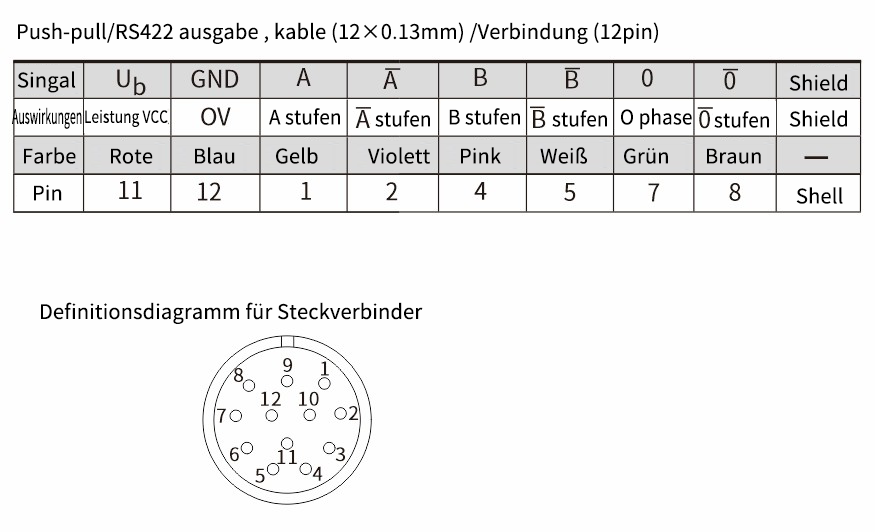

Schaltplan
