FD100.30-100X0

FD100.30-100X0

FD100.30-100X0 hochleistungs-Inkremental-festwellen-encoder, geeignet für die schwerindustrie wie stahlwerke und hebezeuge.

Für eine detaillierte produktauswahl kontaktieren sie uns bitte  Rückgabe
Produkteigenschaften Technical data Form & Verdrahtung Downloads Zubehör
Funktion & Features

Hochleistungs-encoder, außendurchmesser größe 100mm

Maximale axiale Last: axial 200N / radial 300N

Der signalausgangsmodus ist push-pull-ausgang und RS422

Die schutzstufe ist IP67

Die maximale betriebstemperatur kann 100°C erreichen

Eckwerte
Außendurchmesser100mm
Wellendurchmesser8mm…24mm
Höchstdrehzahl3000 r
Take krönungAxial/radial：200N / 300N
Anlaufmoment＜5Ncm
Moment der konditionierung＜40gcm2
Elektrische parameter
Stromversorgung10…30VDC；5VDC
Ausgabe singal10…30VDC：Push-pull；5VDC：RS422
ArbeitsstromPush-pull：30mA；RS422：20mA
Entschließung1024 , 2048 , 2500 , 3600
AusgangsfrequenzMax 300KHz
Elektrische SchnittstelleKabelanschluss：12×0.08mm²，1m
Verbindung：M23，12 pin
Mechanische parameter
Einen frankieSpannplane
MaterialsShell：AL；Frank：AL；Welle: Edelstahl
GewichtEtwa 1700g
Anti-VibrationIEC 68-2-6；300m/s² 10…2000HZ
ÜberspannungsabdrückungIEC 68-2-27；600m/s² 3ms
Umgebungsbedingungen
Betriebstemperatur﹣40…+100℃
Lagertemperatur﹣40…+100℃
SchutzklasseIP67

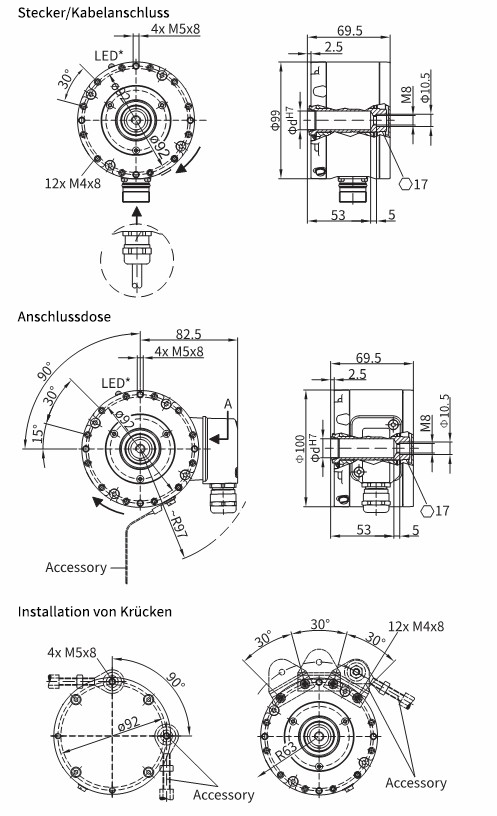

Außenabmessungen






Schaltplan
