FD100.30-100X2

FD100.30-100X2

Der hochleistungs-Inkremental-wellengeber FD100.30-100X2 eignet sich für die schwerindustrie wie stahlwerke und Hebezeuge.

Für eine detaillierte produktauswahl kontaktieren sie uns bitte  Rückgabe
Produkteigenschaften Technical data Form & Verdrahtung Downloads Zubehör
Funktion & Features

Hochleistungs-encoder, außendurchmesser größe 100mm

Achslast bis 450N

Robustes, kompaktes gehäuse mit wellenisolierung bis 2,8KV

Temperatur bis 100°C

Die maximale betriebsdrehzahl beträgt 10000 RPM

Die anschlussdose kann um 180° gedreht werden

Eckwerte
Außendurchmesser100mm
Durchmesser der Wellenhülse12mm，16mm，17mm（cone）
Höchstdrehzahl10000 r
Take krönungAxial/radial：350N / 450N
Anlaufmoment＜6Ncm
Moment der konditionierung＜160gcm2
Elektrische parameter
Stromversorgung5…30VDC；5VDC
Ausgabe singal5…30VDC：push-pull；5VDC：TTL
ArbeitsstromPush-pull：30mA；TTL：20mA
EntschließungMax 5000PPR
AusgangsfrequenzMax 200KHz
Resolution500 , 512 , 1000 , 1024 , 2048 , 2500 , 4096 ,
5000 andere anpassbar
Elektrische SchnittstelleKabelanschluss：8×0.14mm²，0.5m
Verbindung：M23，12 pin；
Anschlussdose : 9 terminals
Mechanische parameter
Einen frankie——
MaterialsShell：AL；Frank：AL；Wellenhülse: Edelstahl
GewichtEtwa 1300g
Anti-VibrationIEC 68-2-6；300m/s² 10…2000HZ
ÜberspannungsabdrückungIEC 68-2-27；600m/s² 3ms
Umgebungsbedingungen
Betriebstemperatur﹣40…+100℃
Lagertemperatur﹣45…+105℃
SchutzklasseIP67 / IP69K

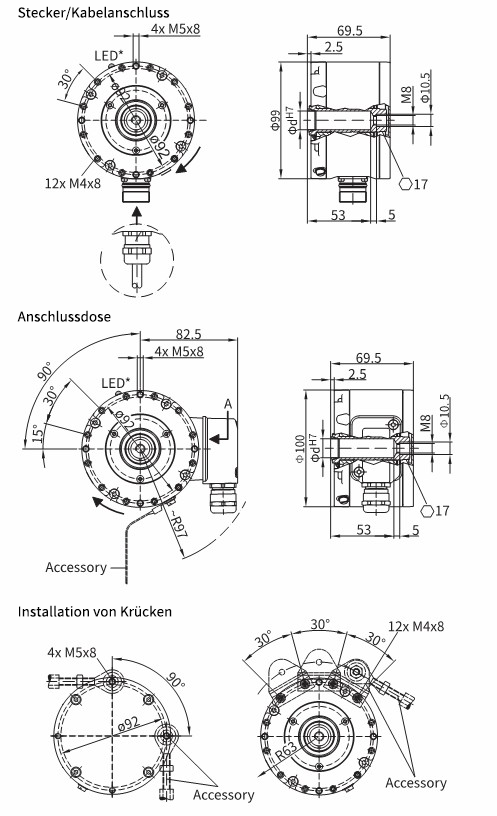

Außenabmessungen

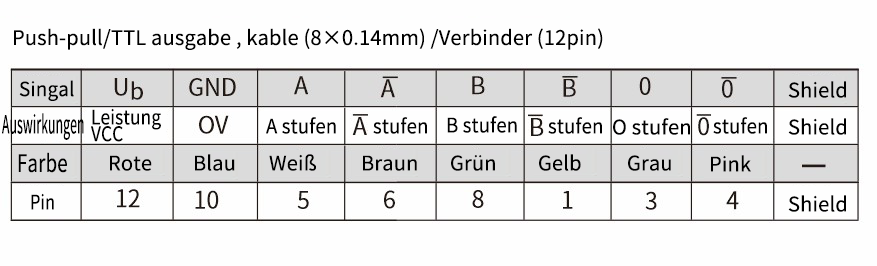

Schaltplan
