FD100.30-110X2

FD100.30-110X2

FD100.30-110X2 Heavy-duty-Inkremental-Mittelluftwellengeber eignet sich für die schwerindustrie wie stahlwerke und Hebezeuge.

Für eine detaillierte produktauswahl kontaktieren sie uns bitte  Rückgabe
Produkteigenschaften Technical data Form & Verdrahtung Downloads Zubehör
Funktion & Features

Heavy-duty-encoder, außendurchmesser größe von 110mm

Maximale axiale Last: axial 300N / radial 400N

Signalausgangsmodus bit-push-pull-ausgang und RS422

Schutzart IP69K

Die maximale betriebstemperatur kann 80 °C erreichen

Eckwerte
Außendurchmesser110mm
Durchmesser der Wellenhülse16mm，20mm，25mm，28mm
Höchstdrehzahl2500 r
Take krönung——
Anlaufmoment＜10Ncm
Moment der konditionierung＜80gcm2
Elektrische parameter
Stromversorgung5…30VDC；5VDC
Ausgabe singal5…30VDC：Push-pull；5VDC：RS422
ArbeitsstromPush-pull：30mA；RS422：20mA
Entschließung100 , 360 , 500 , 512 , 600 , 1000 , 1024 , 2048，
2500
AusgangsfrequenzMax 200KHz
Elektrische SchnittstelleKabelanschluss：8×0.08mm²，0.5m
Verbinder：M23，12 pin
Mechanische parameter
Einen frankie——
MaterialsShell：AL；Frank：AL；Wellenhülse: Edelstahl
GewichtEtwa 1200g
Anti-VibrationIEC 68-2-6；100m/s² 10…2000HZ
ÜberspannungsabdrückungIEC 68-2-27；600m/s² 3ms
Umgebungsbedingungen
Betriebstemperatur﹣40…+80℃
Lagertemperatur﹣40…+85℃
SchutzklasseIP67 / IP69K

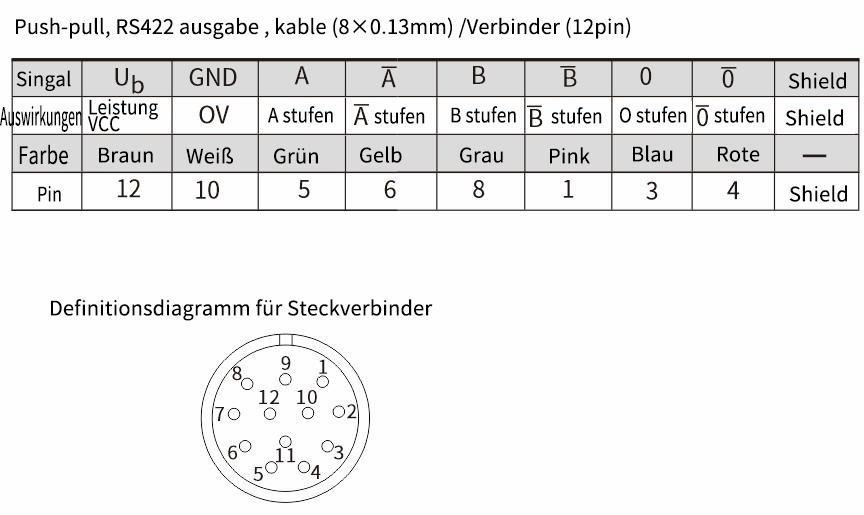

Schaltplan



Broschüren
Handbücher
CAD/CAE
Zertifikat
