FD100.30-42X00

FD100.30-42X00 hochleistungs-absolutwert-festwellen-encoder eignet sich für die schwerindustrie wie stahlwerke und Hebezeuge.

Für eine detaillierte produktauswahl kontaktieren sie uns bitte Rückgabe

Produkteigenschaften Technical data Form & Verdrahtung Downloads Zubehör

Funktion & Features

Außendurchmesser größe ist 42mm, edelstahlgehäuse

Maximale axiale last: axial 300N / radial 300N

Die maximale auflösung beträgt 25 Bit

Der signalausgangsmodus ist ein SSI-ausgang

Die schutzart ist IP67/IP69K

Eckwerte

Außendurchmesser42mm

Wellendurchmesser10mm

Höchstdrehzahl6000 r

Take krönungAxial/radial：300N / 300N

Anlaufmoment＜5Ncm

Moment der konditionierung＜30gcm2

Elektrische parameter

Stromversorgung5…30VDC

Ausgabe singalSSI

AusgabetypRS422

AusgabecodeBinär/Graucode

Arbeitsstrom＜40mA

Maximale AuflösungEinzeldrehen13 Bits（8192）；
Anzahl der Drehungen 12 Bit（4096）

Ausgangsfrequenz0.1…2MBit/s

ZählrichtungDie Zählrichtung kann über das Eingangssignal
gesteuert werden

Null Bit VoreinstellungNull Bits können über das Eingangssignal
voreingestellt werden

Elektrische SchnittstelleVerbinder：M12，8 pin

Mechanische parameter

Einen frankieSynchronflansch

MaterialsShell：Edelstahl；Frank：Edelstahl；
Welle: Edelstahl

GewichtEtwa 320g

Anti-VibrationIEC 68-2-6；300m/s² 10…2000HZ

ÜberspannungsabdrückungIEC 68-2-27；600m/s² 3ms

Umgebungsbedingungen

Betriebstemperatur﹣40…+85℃

Lagertemperatur﹣40…+85℃

SchutzklasseIP67 / IP69K

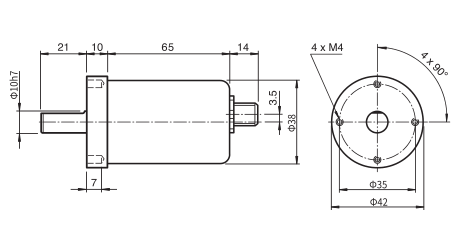

Außenabmessungen

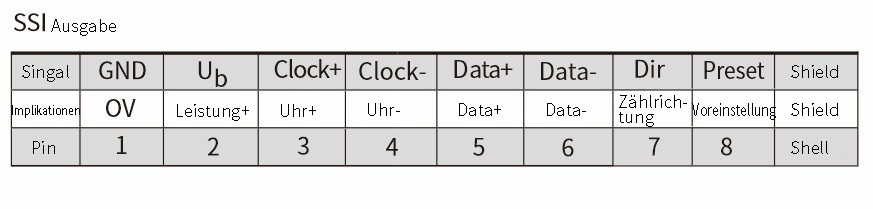

Schaltplan
