FD100.30-58XX0

Der hochleistungs-absolutwert-festwellengeber FD100.30-58XX0 eignet sich für die schwerindustrie wie stahlwerke und Hebezeuge.

Für eine detaillierte produktauswahl kontaktieren sie uns bitte Rückgabe

Produkteigenschaften Technical data Form & Verdrahtung Downloads Zubehör

Funktion & Features

Allgemeine größe, außendurchmesser von 58mm

Maximale axiale last: axial 480N / radial 400N

Signalausgangsmodus ist SSI oder andere optionale

Die schutzstufe ist IP67

Ausgezeichnete beständigkeit gegen stöße und vibrationen

Eckwerte

Außendurchmesser58mm

Wellendurchmesser10mm，12mm

Höchstdrehzahl12000 r

Take krönungAxial/radial：40N / 110N

Anlaufmoment＜3Ncm

Moment der konditionierung＜30gcm2

Elektrische parameter

Stromversorgung10…30VDC；5VDC

Ausgabe singalSSI，PROFIBUS，CANopen，ETHERNET，Parallel
AS-interface，DeviceNet

AusgabetypSiehe verschiedene Protokolle

AusgabecodeBinär/Graucode

Arbeitsstrom＜350mA

Maximale AuflösungEinzelne Dreh15 Bits（32768）；
Anzahl der Drehungen 15 Bit（32768）

AusgangsfrequenzSiehe verschiedene Protokolle

ZählrichtungProgrammierbare Einstellung

Null Bit VoreinstellungProgrammierbare Einstellung

Elektrische SchnittstelleSiehe verschiedene Protokolle

Mechanische parameter

Einen frankieSpannflansch/Synchronflansch

MaterialsShell：AL；Frank：AL；Welle: Edelstahl

GewichtEtwa 520g

Anti-VibrationIEC 68-2-6；300m/s² 10…2000HZ

ÜberspannungsabdrückungIEC 68-2-27；600m/s² 3ms

Umgebungsbedingungen

Betriebstemperatur﹣40…+80℃

Lagertemperatur﹣40…+85℃

SchutzklasseIP65 / IP67

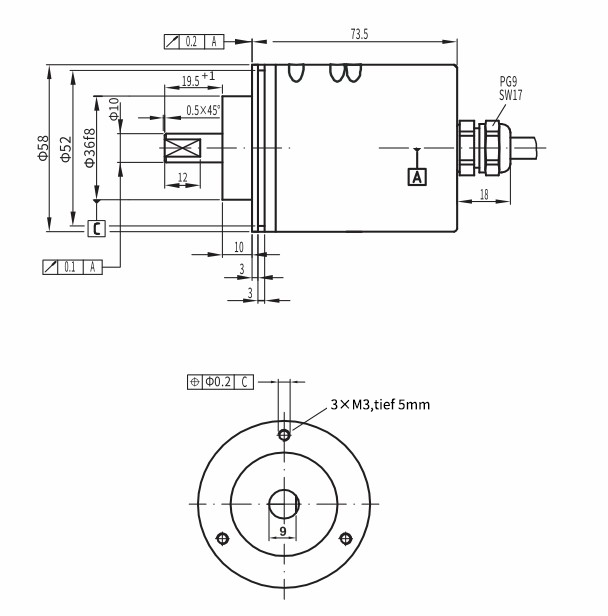

Außenabmessungen
