FD100.30-115XX0

FD100.30-115XX0

FD100.30-115XX0 hochleistungs-absolutwert-vollwellen-encoder, geeignet für die schwerindustrie wie stahlwerke und Hebezeuge.

Für eine detaillierte produktauswahl kontaktieren sie uns bitte  Rückgabe
Produkteigenschaften Technical data Form & Verdrahtung Downloads Zubehör
Funktion & Features

Große außengröße, außendurchmesser größe von 115mm

Maximale axiale Last: axial 40N / radial 110N

Signalausgangsmodus ist SSI oder andere optionale

Die schutzstufe ist IP67

Ausgezeichnete beständigkeit gegen stöße und vibrationen

Eckwerte
Außendurchmesser115mm
Wellendurchmesser12mm,14mm，20mm
Höchstdrehzahl3600 r
Take krönungAxial/radial：40N / 110N
Anlaufmoment＜6Ncm
Moment der konditionierung＜45gcm2
Elektrische parameter
Stromversorgung10…30VDC
Ausgabe singalSSI，PRSFIBUS，DeviceNet
AusgabetypSiehe verschiedene Protokolle
AusgabecodeBinär/Graucode
Arbeitsstrom＜350mA
Maximale AuflösungEinzelne Dreh 15 bits（32768）；
Anzahl der Drehungen 15 bits（32768）
AusgangsfrequenzSiehe verschiedene Protokolle
ZählrichtungProgrammierbare Einstellung
Null Bit VoreinstellungProgrammierbare Einstellung
Elektrische SchnittstelleSiehe verschiedene Protokolle
Mechanische parameter
Einen frankieSpannflansch
MaterialsShell：AL；Frank：AL；Welle: Edelstahl
GewichtEtwa 1200g
Anti-VibrationIEC 68-2-6；300m/s² 10…2000HZ
ÜberspannungsabdrückungIEC 68-2-27；600m/s² 3ms
Umgebungsbedingungen
Betriebstemperatur﹣40…+85℃
Lagertemperatur﹣40…+85℃
SchutzklasseIP65 / IP67

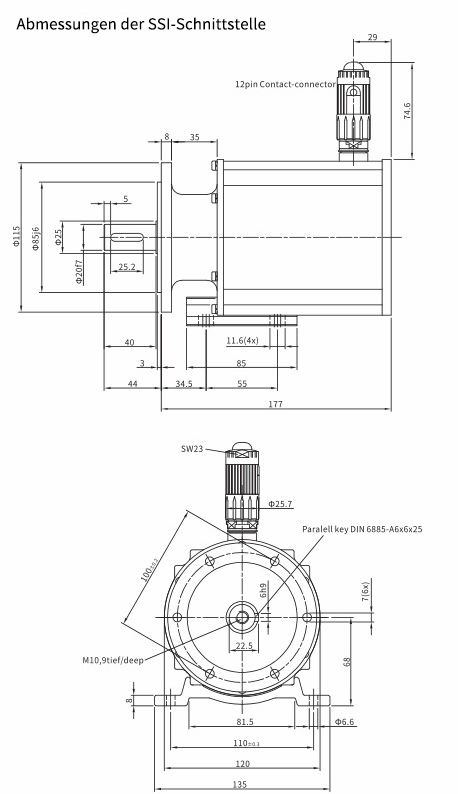

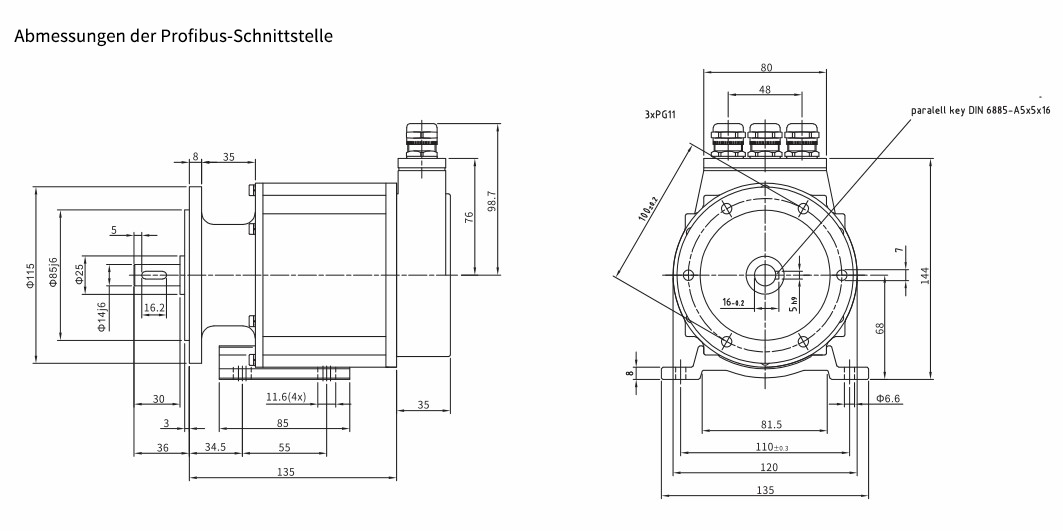

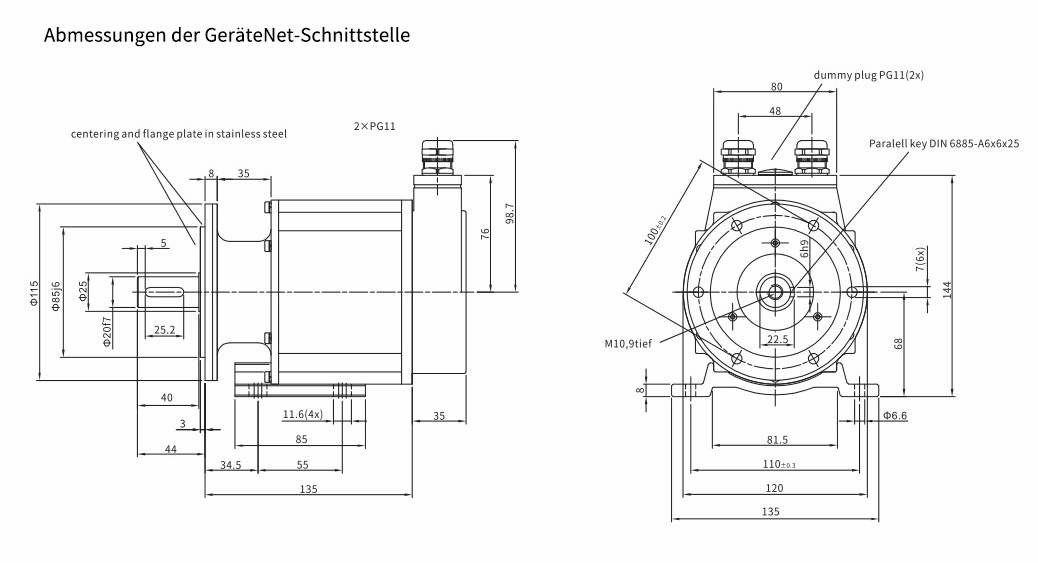

Außenabmessungen

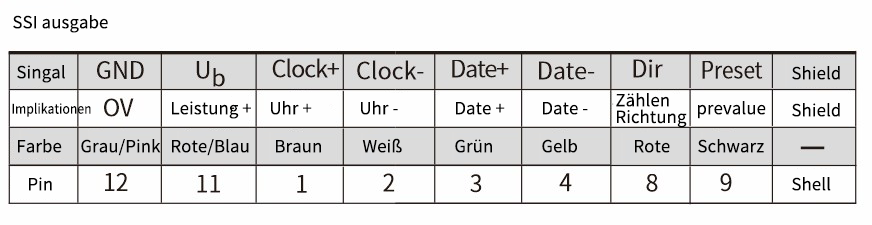

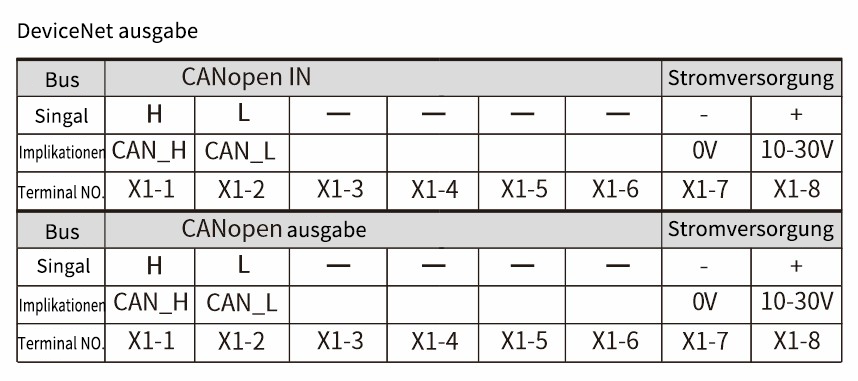

Schaltplan





Broschüren
Handbücher
CAD/CAE
Zertifikat
